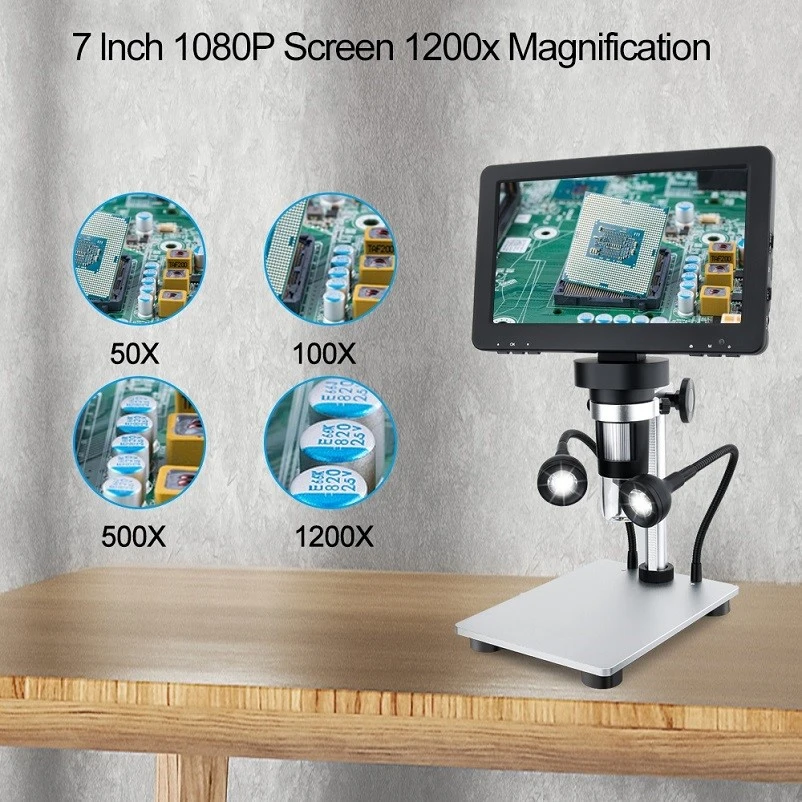

Mikä on automaattisen jatkuvan zoomauksen videomikroskoopin tehtävä?
Stereomikroskooppeja käytetään laajalti biologisessa anatomiassa, mikrobihavainnointissa, mikrokirurgiassa, mineraalirakenteen tarkkailussa ja teollisessa tuotannossa. Teollisuutta käytetään pääasiassa hienojen osien, kuten elektroniikkavalmistuksen, puolijohteiden ja kellojen, tuotannossa, kokoonpanossa ja laaduntarkastuksessa. Se on välttämätön prosessilaitteisto joissakin prosesseissa. Vaikka stereomikroskoopissa on binokulaarinen havainnointi ja jatkuva suurennus, siinä on vahva kolmiulotteisuuden tunne, mutta se on silti helppo väsyttää käyttäjää. CCD- ja CMOS-kuvasensorien ja kustannusten jatkuvan alenemisen myötä on syntynyt monokulaarinen jatkuva zoom-videomikroskooppi. Videomonokulaarisen mikroskoopin etuna on laaja näkökenttä, intuitiivinen ja todellinen, yksinkertainen käyttö, eikä käyttäjä ole altis väsymykselle, joten se on kehittynyt nopeasti. Tuotantolinjalla on taipumus korvata stereomikroskoopit binokulaarista havainnointia varten.
1.1 Jatkuvan zoomauksen videomikroskoopin toimintaperiaate
Jatkuvasti säädettävän suurennoksen videomikroskooppi (jäljempänä videomikroskooppi) alkoi kiikarihavaintostereomikroskoopilla. Sen optinen järjestelmä koostuu pääasiassa kolmesta osasta: jatkuva zoom -objektiivi, okulaari ja lisäetuobjektiivi, kuten kuvassa 1. Näistä jatkuvan suurennoksen objektiivilinssi kuuluu matalan suurennoksen objektiivien sarjaan ja on videomikroskoopin avainkomponentti. Havaittu kohde kuvataan CCD:n (tai CMOS:n) valoherkälle pinnalle optisen järjestelmän kautta, ja kuvaanturi muuntaa optisen signaalin sähköiseksi signaaliksi (videosignaaliksi), ja signaali näyttää kohteen kuvan näytöllä CRT. näytön tai LCD-näytön kautta TV-järjestelmän kautta. Kuvassa 2 on yksiputkinen jatkuva zoom-videomikroskooppi DT-10, jonka Guidian Opto-Mechatronics Institute ja Wuzhou Aote Optoelectronics Instrument Co., Ltd. ovat kehittäneet teollisuuden ja yliopiston yhteistyönä. Jos etuobjektiivia ei ole ja 1× okulaari, zoomaussuhde M=1:6,3, 0.7-4.5× jatkuva zoom. Kun 1/3 tuuman CCD:hen on liitetty C-liitännän kautta, mikroskooppinen kuva näkyy CLD:ssä. Optisessa järjestelmässä käytetään myös LED-koaksiaalivaloa säädettävällä valovoimakkuudella tai rengasmaisen LED-ryhmän ulkoista valaistusta.
1.2 Videomikroskoopin automatisointi ja älykäs muunnos
(1) Kysymyksen esittely. Konenäköä käytetään laajalti teollisten tuotantoprosessien automaattisessa online-tarkastuksessa, ja jatkuvan zoomausvideomikroskoopin "manuaalinen säätö plus videotarkkailu" -tila ei voi täyttää online-automaattisen tarkastuksen vaatimuksia.
(2) Yleinen suunnittelusuunnitelma. Älykkään jatkuvan zoomauksen videomikroskoopin ydin on sulautetun tekniikan soveltaminen jatkuvaan zoomausjärjestelmään, joka korvaa perinteisen tietokoneen mikroskoopin toiminnan automaattisen järjestelmän ohjaamiseksi automaattisesti, samalla kun vähentää kustannuksia, se voi nopeasti toteuttaa automaattisen zoomauksen, tarkennuksen ja havaitsemisen. toimintoja, sen yksinkertainen ja käytännöllinen tekniikka mahdollistaa manuaalisen zoomauksen ja tietokonezoom-videomikroskoopin korvaamisen. Kysynnän näkökulmasta siinä on oltava kaksi toimintoa: automaattinen tarkennus ja elektroninen ohjauszoomaus.
1) Kirjallisuudesta voidaan nähdä, että suunnitellun automaattisen tarkennusjärjestelmän ideana on, että optisen järjestelmän keräämä mikroskooppinen kuva havaitaan "CCD plus PC":llä ja ohjataan sitten askelmoottorilla.
2) Elektroninen ohjauszoomausratkaisu sopii korvaamaan zoomauskäsipyörän manuaalisen pyörityksen eri kulmien saavuttamiseksi optisen järjestelmän jatkuvan zoomauksen tavoitteen saavuttamiseksi.
