Yleismittarin summeri vastuksen mittaamiseksi on hyvä tai huono
Elektroniikkapiirejä korjattaessa on joskus tarpeen mitata piirin päälle- ja poiskytkentä, kuten sulakkeet, kuparifoliojäljet piirilevyllä sekä sirun ja sen oheiskomponenttien välinen kytkentäsuhde. Tämä vaatii yleismittarin mittaamiseen, varsinkin kun et ole perehtynyt pitkälle integroidussa piirilevyssä, on erittäin kätevää käyttää yleismittaria eri komponenttien välisen suhteen mittaamiseen. Digitaalisessa yleismittarissa on diodisummeri, joka on erittäin hyödyllinen mittaamaan linjan jatkuvuutta.

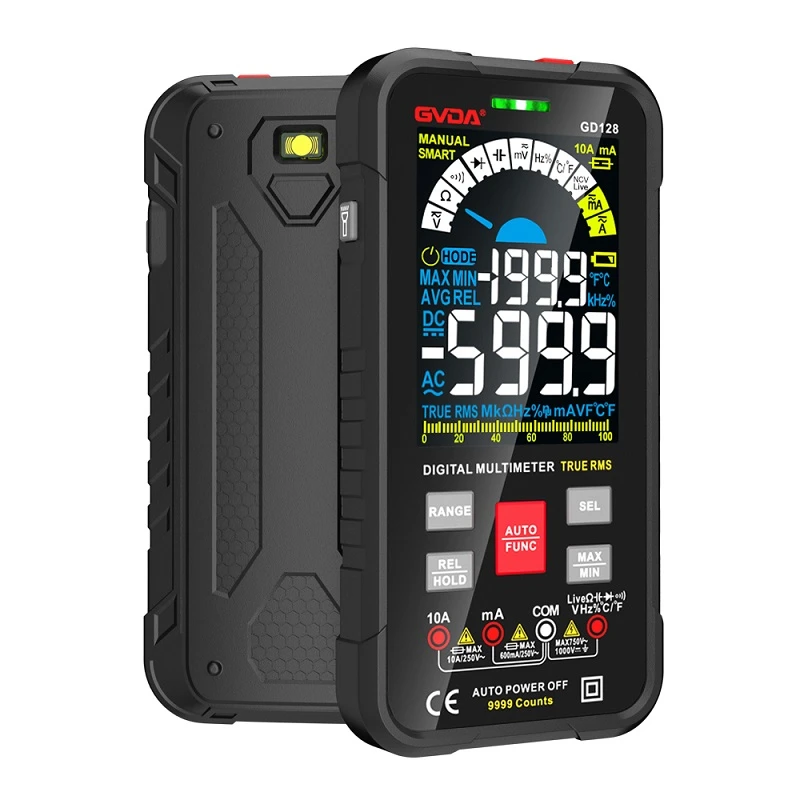

Diodisummeri yleismittarissa
Digitaalisessa yleismittarissa on vaihde, jota kutsutaan diodisummeriksi, joka voi testata diodin päälle-pois-kytkentää, ja tämä vaihde voi testata näytön arvoa diodin ollessa päällä-pois. Kun asetamme vaihteen diodin surina-asentoon, kun punainen mittausjohto on kosketuksissa diodin positiiviseen napaan ja musta testijohto koskettaa diodin negatiivista napaa, yleismittarin tulee näyttää eteenpäin johtuminen. diodin jännitehäviö tällä hetkellä. Arvon tulee olla 696, kuten alla olevassa kuvassa näkyy. Numero 696 ei edusta diodin resistanssia, se tarkoittaa vain, että mitatun diodin myötäjännitehäviö on noin 6,9 V ja sen materiaali on pii. Jos germaniummateriaalidiodi mitataan, näytettävän arvon tulee olla noin 247, koska germaniummateriaalidiodin myötäjännitehäviö on noin 0.2V.
Kun mittausjohdot vaihdetaan ja mitataan uudelleen, digitaalisen yleismittarin näytön vasemmassa reunassa pitäisi näkyä sana "1", mikä tarkoittaa, että diodin käänteinen vastus on ääretön. Kun mittaamme, onko piiri päällä vai pois päältä, käytämme usein mukavuuden vuoksi diodisummeria. Kun resistanssiarvo kahden pisteen välillä on alle 90 ohmia - 50 ohmia, summeri antaa pitkän äänen, mikä tarkoittaa, että piiri on kytketty päälle. Yleensä tätä vaihdetta ei käytetä vastuksen resistanssin mittaamiseen.
Kuinka mitata resistanssi piirilevyllä yleismittarilla
Kun mittaat vastusta yleismittarilla, sinun on käytettävä vastustiedostoa. Varo mittaamisen aikana, ettet mittaa vastusta, kun se on ladattu. Jos kyseessä on osoitinyleismittarimittaus, sinun on suoritettava yleismittarin ohmin nollasäätö. Piirilevyn resistanssia mitattaessa, jotta vältytään resistanssiarvon siirtymiseltä muihin haaroihin ja suurien mittausvirheiden aiheuttamiseen, poistamme aina resistanssin toisen pään ja sitten mittaamme sen.
