Varotoimet DC-jännitteen mittaamiseen yleismittarilla
DC-jännitteen mittaaminen yleismittarilla, käytä yleismittarin DC-jännitelohkoa tasavirtalähteen jännitteen ja oheislaitteiden käyttöjännitteen mittaamiseen sekä tasajännitteen mittaamiseen liittyviä varotoimia.

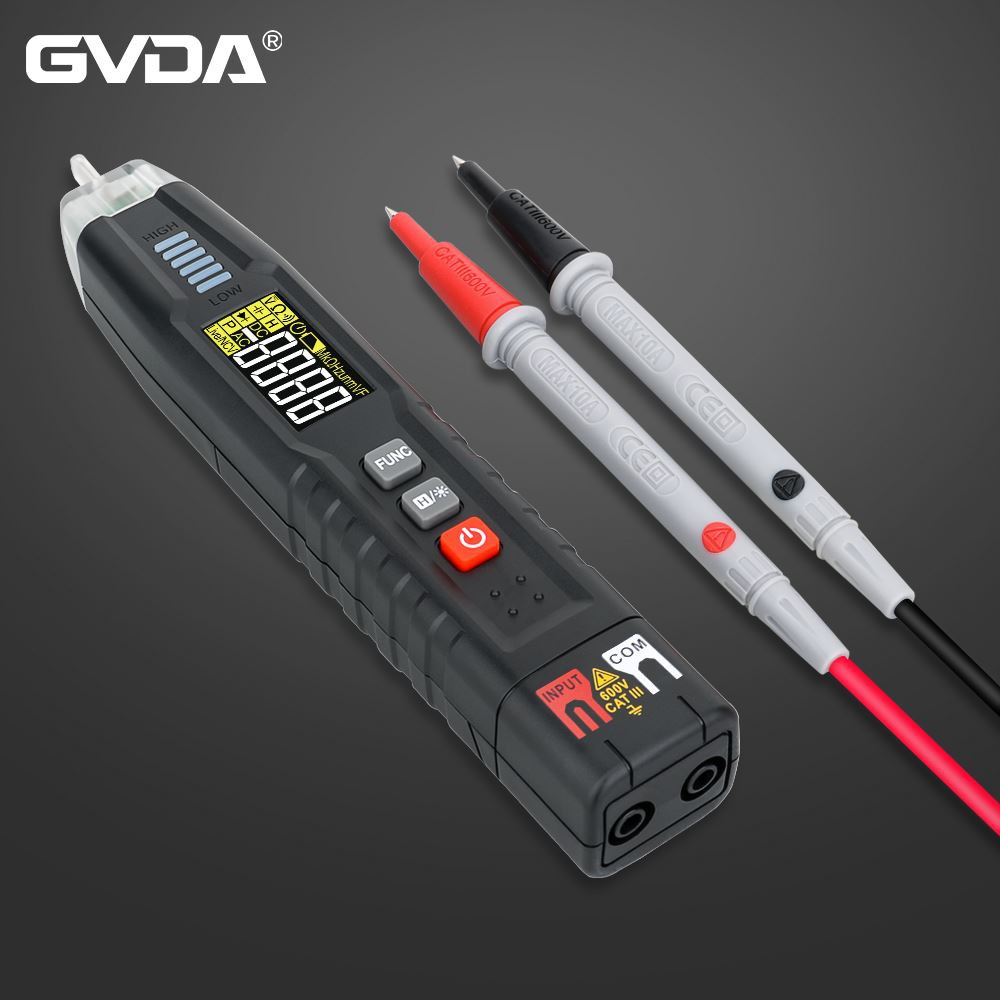

Kuinka mitata tasajännite yleismittarilla
Kun virta on päällä, käytä yleismittarin DC-jännitelohkoa DC-virtalähteen jännitteen ja oheiskomponenttien käyttöjännitteen mittaamiseen; tunnista IC:n jokaisen nastan tasajännitteen arvo maahan ja vertaa sitä normaaliarvoon ja pakkaa sitten vikaalue ja etsi vaurioituneet komponentit. .
Huomautuksia tasajännitteen mittaamisesta:
1. Yleismittarilla on oltava riittävän suuri sisäinen vastus, vähintään 10 kertaa suurempi kuin testattavan piirin vastus, jotta vältytään suurilta mittausvirheiltä.
2. Yleensä käännä jokainen potentiometri keskiasentoon. Jos se on televisio, signaalilähteen tulee käyttää tavallista väripalkkisignaaligeneraattoria.
3. Suorita liukumisenestotoimenpiteitä testikynille tai antureille. IC vaurioituu helposti hetkellisen oikosulun vuoksi. Seuraavilla tavoilla voidaan estää testikynän liukuminen: ota pala polkupyörän venttiilin ydintä ja aseta se testikynän kärkeen ja kasvata testikynän kärkeä noin 0,5 mm. Se ei aiheuta oikosulkua, vaikka se osuisi vierekkäisiin pisteisiin.
4. Kun tietyn nastan mitattu jännite on ristiriidassa normaaliarvon kanssa, IC:n laatu tulee arvioida analysoimalla, onko nastan jännitteellä merkittävää vaikutusta IC:n normaaliin toimintaan ja vastaaviin muutoksiin muiden nastojen jännitteet.
5. Oheiskomponentit vaikuttavat IC-nastan jännitteeseen. Kun on vuoto, oikosulku, katkos tai oheiskomponenttien arvon muutos tai oheispiiri on kytketty muuttuvavastuksen omaavaan potentiometriin, potentiometrin liukuvarren asento vaihtelee, mikä aiheuttaa nastan jännitteen muuttumisen.
6. Jos IC:n jokaisen nastan jännite on normaali, IC:n katsotaan yleensä olevan normaali; jos IC:n joidenkin nastojen jännite on epänormaali, kannattaa aloittaa suurimmasta poikkeamasta normaaliarvosta tarkistaakseen, ovatko oheiskomponentit viallisia. Jos vikaa ei ole, IC on todennäköisesti vaurioitunut.
7. Dynaamisessa vastaanottolaitteessa, kuten televisiossa, IC:n jokaisen nastan jännite on erilainen riippumatta siitä, onko signaalia vai ei. Jos havaitaan, että nastajännitteen ei pitäisi muuttua, vaan muuttuu suuresti, eikä signaalin koon ja säädettävien komponenttien eri asennon mukaan muuttuva jännite muutu, voidaan todeta, että IC on vaurioitunut.
8. Laitteissa, joissa on useita toimintatiloja, kuten videonauhurit, eri toimintatiloissa, IC:n jokaisen nastan jännite on myös erilainen.
