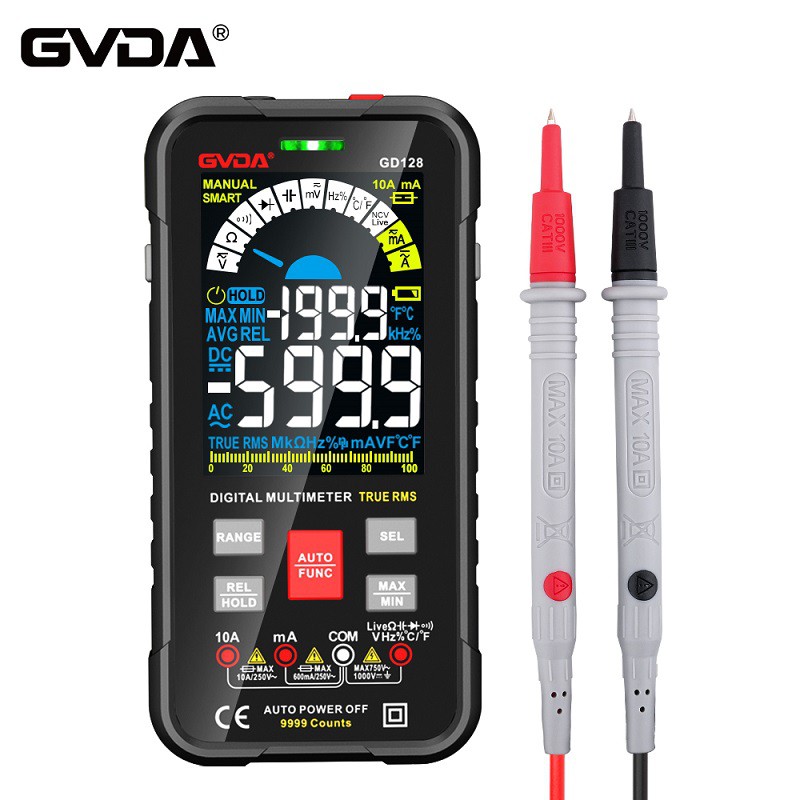

Kuinka käyttää yleismittaria piirivikojen mittaamiseen
Käytä ohm x1 -tiedostoa mittaamaan viivan kaksi päätä. Jos vastus on lähellä nollaa, kyseessä on oikosulku. Jos vastus on tietty määrä (linjan kuorman mukaan), se ei ole oikosulku. Kun jännite on vakio, mitä pienempi vastus on, sitä enemmän virtaa kulkee Mitä suurempi virta kulkee linjan läpi. Käytä ohmin 1k-tiedostoa tai 10k-tiedostoa mittaamaan linjan kaksi päätä. Jos vastus on ääretön, se on avoin piiri.
Kuinka käyttää digitaalista yleismittaria linjavikapisteen tarkistamiseen
1. Silmämääräinen tarkastus.
Voit koskettaa akkua, vastuksia, transistoreita ja integroituja lohkoja nähdäksesi, onko lämpötilan nousu liian korkea. Jos vasta asennettu akku lämpenee, piiri voi olla oikosulkussa. Lisäksi piiriä tulee tarkkailla irrotuksen, juottamisen, mekaanisten vaurioiden jne. varalta.
2. Aaltomuoto-analyysi.
Käytä elektronista oskilloskooppia tarkkailemaan piirin kunkin avainpisteen jännitteen aaltomuotoa, amplitudia, jaksoa (taajuutta) jne.
Jos esimerkiksi kellooskillaattori värähtelee, jos oskillaattorista ei ole lähtöä, se tarkoittaa, että sisäinen invertteri on vaurioitunut tai ulkoiset komponentit voivat olla auki.
3. Komponenttiparametrien mittaaminen.
Vikaalueen komponenttien osalta suorita online- tai offline-mittaukset ja analysoi parametriarvot. Kun resistanssia mitataan verkossa, sen kanssa rinnakkain kytkettyjen komponenttien vaikutus tulee ottaa huomioon.
4. Piilotettu vianmääritys.
Piilotetut viat viittaavat vioihin, jotka ilmaantuvat ja katoavat ajoittain, ja laite on hyvä ja huono. Tällainen vika on monimutkaisempi, ja yleisiä syitä ovat juotosliitosten heikko hitsaus, löysyys, löysät liittimet, siirtokytkimien huono kosketus, komponenttien epävakaa suorituskyky ja jatkuva johtojen katkeaminen. Lisäksi se sisältää myös joitain ulkoisia tekijöitä. Esimerkiksi ympäristön lämpötila on liian korkea, kosteus liian korkea tai lähistöllä on ajoittaisia voimakkaita häiriösignaaleja.
5. Tunnista käyttöjännite kaikilla tasoilla.
Tunnista kunkin pisteen käyttöjännite ja vertaa sitä normaaliarvoon,
Ensinnäkin referenssijännitteen tarkkuus on taattava. Mittaukseen ja vertailuun on parasta käyttää saman tai vastaavan mallin digitaalista yleismittaria.
