Kuinka mitata AC ja DC yleismittarilla
Yleismittarin tulee mitata tehollinen arvo, kun mitataan vaihtovirtaa ja tasavirtaa, eli neliön keskiarvo.
Kuinka mitata AC ja DC yleismittarilla

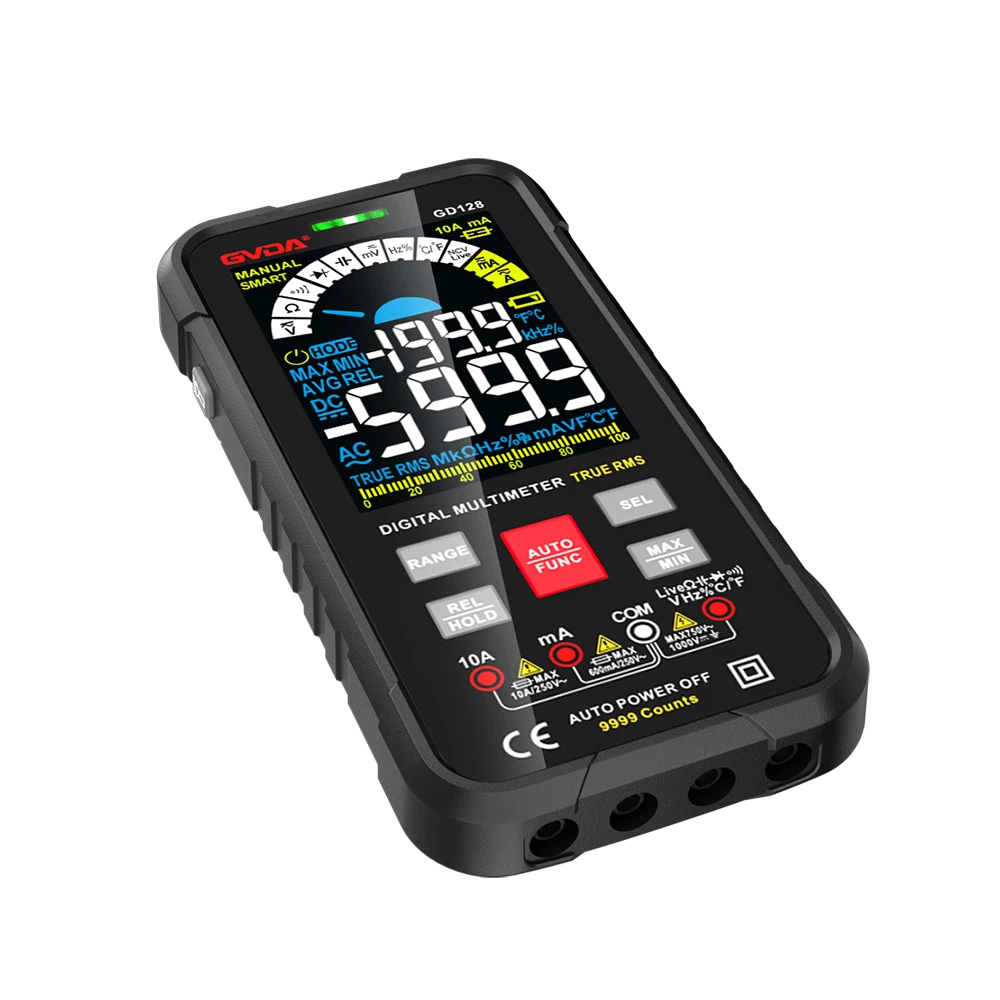

Digitaalinen yleismittari AC-jännitteen mittaamiseen: kytke musta mittausjohto - tai maahan (merkitty mittausjohdon liitäntään) ja punainen kynä vaihtovirtaan (tai lisää ~ kirjaimen V alle); vaihde viittaa 750:een AC~-sarakkeessa (jotkut ovat 1000) (jos se mittaa verkkojännitettä 220 V) alueella. Sitten kaksi kynää koskettavat pistorasian kahta reikää, ja lukema on AC-jännitteen arvo.
Mittaa vaihtojännite osoitinmittarilla: kytke musta testikynä negatiiviseen tai maahan, liitä punainen kynä plus -liitäntään, aseta vaihde AC~500 V:iin, aseta kaksi kynää samaan digitaaliseen yleismittariin mittaamaan, numero osoittaa osoitin on luettava oikealla olevaa maksimialuetta vastaavasti: valittu jos se on 500V, lue lukema sen rivin mukaan, jolla on suurin numero merkitty 50 lukulevyn oikealla puolella. Jos osoitin osoittaa 20, lukema on 200 V.
Digitaalinen yleismittari tasajännitteen mittaamiseen: sama kuin AC-mittauksessa, vain punainen kynä on kytketty plus-aukkoon ja punainen kynä on myös kosketuksessa virtalähteen plusnapaan. Vaihde on DC (tai se, jossa on lyhyt vaakasuora viiva V-kirjaimen alla). isosta pieneen. Esimerkiksi, jos haluat mitata AA-pariston, valitse sitten 2V-alue. Jos napaisuus on käänteinen, ennen lukemaa on negatiivinen näyttö.
Mittaa DC-jännite osoitinyleismittarilla: menetelmä on sama kuin digitaalisella yleismittarilla ja lukema on sama kuin edellä mainitussa AC-jännitteen mittauksessa; kun tasajännitteen positiivista ja negatiivista napaa ei voida määrittää, voit mitata sen ensin vaihtovirtana, mutta et välitä lukemista, vain käännä mittausjohtojen napaisuus Sukupuolitesti, katso mikä osoitin poikkeaa kaksi mittausta, niin se, minkä kanssa testikynä on tällä hetkellä kosketuksessa, on oikea positiivinen ja negatiivinen napaisuus. Käännä sitten vaihde sopivalle tasajännitealueelle ja mittaa lukema uudelleen.
Tarkan mittauksen, kätevän arvon valinnan ja täydellisten toimintojen etujen ansiosta digitaaliset yleismittarit ovat erittäin suosittuja radion harrastajien keskuudessa. Yleisimmissä digitaalisissa yleismittareissa on yleensä vastusmittaus, on-off-äänentunnistus ja diodin myötäjännitemittaus. AC- ja DC-jännitteen ja -virran mittaus, triodin suurennus ja suorituskyvyn mittaus jne. Joihinkin digitaalisiin yleismittareihin on lisätty toimintoja, kuten kapasitanssin mittaus, taajuuden mittaus, lämpötilan mittaus, datamuisti ja ääniraportointi, jotka tuovat suurta mukavuutta varsinaiseen tunnistustyöhön. Digitaalisten neliömetrien virheellisestä käytöstä johtuen on kuitenkin helppo vaurioittaa mittarin komponentteja ja aiheuttaa toimintahäiriöitä varsinaisen testauksen aikana. Digitaalisen yleismittarin todellisen vauriotilanteen perusteella olen koonnut yhteenvedon digitaalisen yleismittarin käyttöön liittyvistä varotoimista aloittelijoille, jotta digitaalisen yleismittarin vaurioituminen voidaan estää mahdollisimman paljon.
Useimmissa tapauksissa digitaalisen yleismittarin vauriot johtuvat väärästä mittausasennosta. Esimerkiksi AC-verkkoa mitattaessa mittauspaikka valitaan sijoitettavaksi sähköesteeseen. Tässä tapauksessa, kun testikynä koskettaa verkkovirtaa, se vahingoittaa välittömästi yleismittarin sisäisiä osia. vahingoittaa. Siksi, ennen kuin käytät yleismittaria mittaamiseen, varmista, että mittauslaite on oikea. Aseta käytön jälkeen mittausvaihtoehdoksi AC 750V tai DC 1000V, jotta digitaalinen yleismittari ei vaurioidu riippumatta siitä, mitkä parametrit on mitattu väärin seuraavassa mittauksessa.
Jotkut digitaaliset yleismittarit ovat vaurioituneet, koska mitattu jännite ja virta ylittävät alueen. Jos verkkovirta mitataan AC 20V vaihteella, on helppo vaurioittaa digitaalisen yleismittarin AC-vahvistinpiiriä ja yleismittari menettää AC-mittaustoiminnon. Tasajännitettä mitattaessa, jos mitattu jännite ylittää mittausalueen, on myös helppo aiheuttaa mittariin virtapiirihäiriö. Virtaa mitattaessa, jos todellinen virran arvo ylittää alueen, yleensä vain yleismittarin sulake palaa, eikä muita vahinkoja aiheudu. Siksi jänniteparametreja mitattaessa, jos et tiedä mitatun jännitteen likimääräistä aluetta, sinun tulee ensin asettaa mittausvaihde korkeimmalle vaihteelle ja vaihtaa sitten vaihteet mittaamaan sen arvon mittaamisen jälkeen tarkempien arvojen saamiseksi. Jos mitattava jännitearvo on paljon yleismittarin mittaaman maksimialueen ulkopuolella, se tulee varustaa korkearesistanssilla mittausanturilla. Kuten toisen anodin korkean jännitteen havaitseminen ja mustavalkoisen väritelevision korkean jännitteen tarkentaminen.
Useimpien digitaalisten yleismittarien tasajännitteen yläraja-alue on 1000 V, joten tasajännitettä mitattaessa suurin jännitearvo on alle 1000 V, eikä yleismittari yleensä vaurioidu. Jos se ylittää 1000 V, se vaurioittaa hyvin todennäköisesti yleismittaria. Mitattavan jännitteen yläraja voi kuitenkin olla erilainen eri DMM:eissä. Jos mitattu jännite ylittää alueen, se voidaan mitata vastuspudotusmenetelmällä. Lisäksi mittausjohtojen tulee olla 400 ~ 1000V tasajännitekorkeaa jännitettä mitattaessa hyvässä kosketuksessa mittauspaikkaan ilman tärinää, muuten vakavissa tapauksissa yleismittarin vaurioitumisen ja mittauksen epätarkkuuden lisäksi. , yleismittaria voidaan käyttää myös ilman tärinää. näytä.
