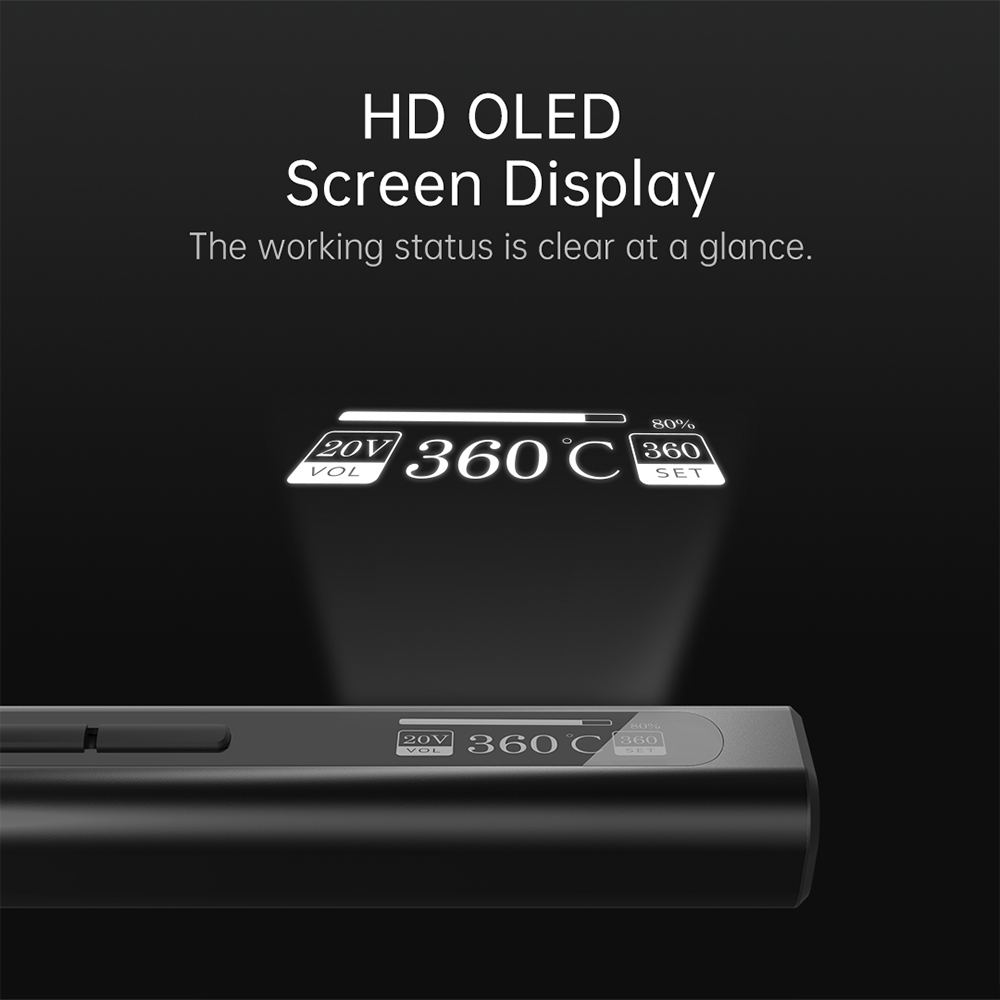

Sähköinen juotosrauda tarvitaan komponenttien kokoamiseen ja purkamiseen.
Valmistelut ennen hitsausta
1. Poista oksidikerros ja poista oksidikerros, jotta juottimen kärki voidaan helposti upottaa juotteeseen juotettaessa. Ennen kuin käytät sähköjuotinta, poista oksidikerros varovasti veitsellä tai viilalla juotosraudan kärjestä. Kun oksidikerros on kaavittu pois, metalli paljastuu kiiltäväksi. (Toverit, joilla on hyvä kielitaito, voivat nuolla, minulla ei ole sitä vastaan)
2. Kasta juoksuttimeen. Kuten kuvassa b näkyy, kun juotosraudan kärjen oksidikerros on poistettu, käynnistä juotoskolvi, jotta juotosraudan kärki kuumenee, ja kasta sitten juotoskolvan kärki hartsiin (se on saatavilla elektroniikassa torille, älä mene vihannesmarkkinoille), ja näet hartsihöyryn juotosraudan kärjessä. (Pakko-oireista kärsivät potilaat voivat testata lämpötilaa kasvoillaan. Kun olin lapsi, aina kun isäni juotti kaukosäätimen piirilevyä juotosraudalla, halusin kokeilla savuavan juotoskärjen lämpötilaa)
Hartsin tehtävänä on estää juotosraudan kärjen hapettumista korkeassa lämpötilassa ja lisätä juotteen juoksevuutta, mikä helpottaa juottamista.
3. Ripusta pelti. Kun juottimen kärki on kastettu hartsiin ja saavuttaa riittävän lämpötilan, kolofonin kärjestä tulee hartsihöyryä, levitä juotetta juotosraudan kärkeen ja levitä juotoskerros juottimen kärkeen. juotosraudan kärki.
Juotosraudan kärjen tinaamisen etuna on se, että se suojaa juotosraudan kärkeä hapettumiselta ja helpottaa komponenttien juottamista. Palava musta ja hapettava, komponenttien juottaminen on vaikeaa. Tässä vaiheessa on tarpeen raaputtaa oksidikerros pois ja sitten ripustaa pelti käyttää sitä. Siksi, kun juotosrautaa ei käytetä pitkään aikaan, virtalähde on irrotettava pistorasiasta, jotta juotos ei "polttaisi kuoliaaksi".
4. Komponenttien hitsaus
Kun juotat komponentteja, kaavi ensin varovasti oksidikerros juotettavien komponenttien tapeista, sitten jännitä juotoskolvi, kasta se hartsiin lämmityksen jälkeen, kun juotosraudan kärjen lämpötila on riittävä, käännä juottimen kärki 45 asteen kulmassa Paina kuparifoliota painetun piirilevyn juotettavien komponenttien nastojen vieressä ja kosketa sitten juotoslankaa juotosraudan kärkeen. Kun juotoslanka sulaa, se muuttuu nestemäiseksi ja virtaa komponenttien nastojen ympäri. Kun juotos kytketään päälle, juotteen jäähdytys hitsaa komponenttitapit ja piirilevyn kuparikalvon yhteen.
Komponentteja juotettaessa juotosraudan kärki ei saa olla kosketuksissa piirilevyyn ja komponentteihin liian kauan, jotta piirilevy ja komponentit eivät vaurioidu. Hitsausprosessin tulee olla valmis 1,5–4 sekunnissa. Juotosliitosten tulee olla sileitä ja juotteen tulee jakautua tasaisesti. (Vanha kuljettaja vie minut)
5. Osien purkaminen
Kun purat piirilevyn komponentteja, kosketa juotosliitoksia komponenttien nastojen kärjellä. Kun juotosliitosten juotos on sulanut, vedä komponenttitapit piirilevyn toiselta puolelta ulos. , ja juota sitten toinen tappi samalla tavalla. Tämä menetelmä on erittäin kätevä purkaa komponentteja, joissa on alle 3 nastaa, mutta on vaikeampaa purkaa komponentteja, joissa on yli 4 nastaa (kuten integroituja piirejä).
Nykyään integroitujen piirien pakkaus on liian herkkä. Kuinka kaunis pieni tyttö voi olla valmis juottamaan?
Jos haluat purkaa komponentteja, joissa on enemmän kuin 4 nastaa, voit käyttää tinaa imevää sähköjuotinta tai tavallista sähköjuottokolviketta ruostumattomasta teräksestä valmistetun onton holkin tai ruiskun neulan avulla (saatavilla elektroniikkamarkkinoilta). ja voit myös käyttää yhtä injektiota varten).
Moninapaisten komponenttien purkutapa on koskettaa komponentin tietyn tapin juotosliitosta juotosraudan kärjellä. Kun tapin juotosliitoksen juotos on sulanut, laita sopivan kokoinen ruiskun neula tapin päälle ja käännä sitä, jotta komponentti komponentit irtoavat painetun piirilevyn kuparikalvosta, ja sitten juotoskolvi poistetaan ja ruiskun neula vedetään myöhemmin ulos niin, että komponenttinastat erotetaan piirilevyn kuparikalvosta ja sitten komponentit erotetaan samalla menetelmällä. Muut nastat erotetaan piirilevyn kuparikalvosta ja lopuksi komponentti voidaan vetää ulos piirilevystä.
