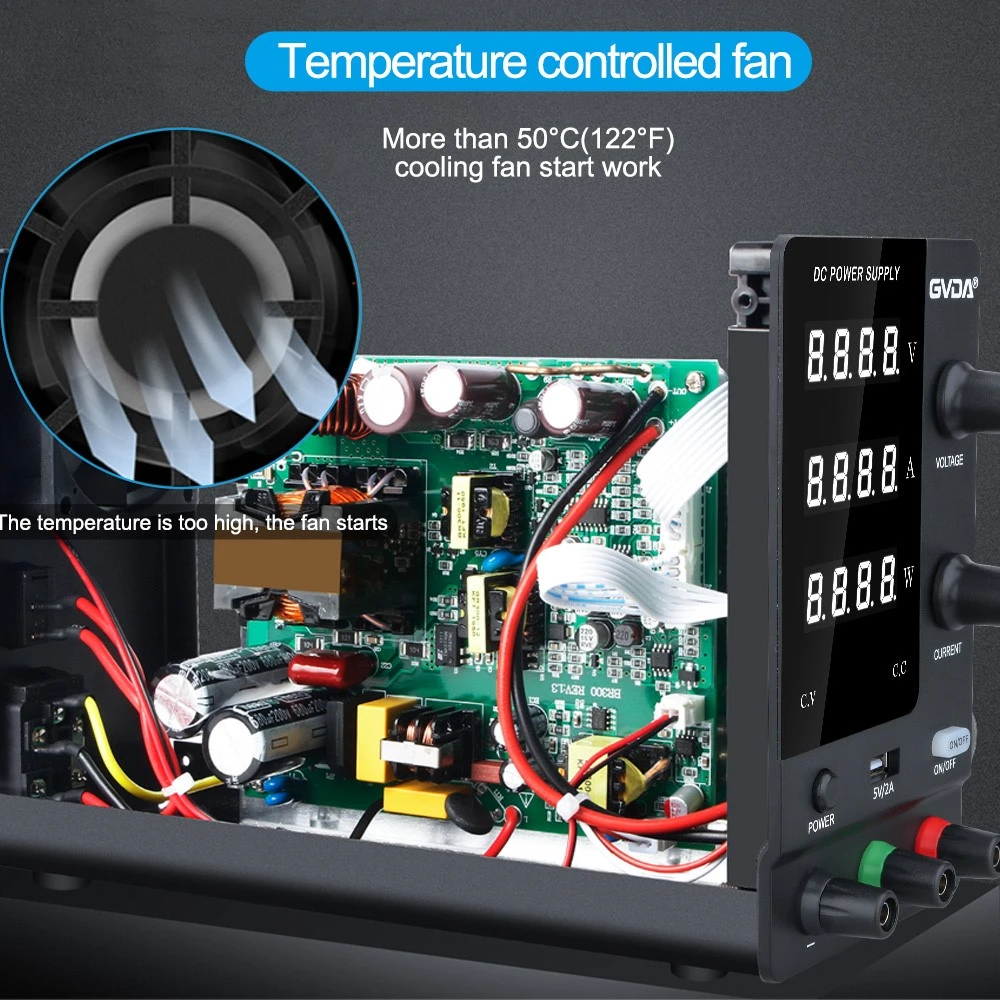

Mitä eroa on lineaarisen tasavirtalähteen ja kytkintilan virtalähteen välillä?
Lineaarinen virtalähde
Lineaarisen virtalähteen pääpiiri on seuraava:
Toisin sanoen vain osa 220 V: n verkkovirrasta lisätään päämuuntajan ensisijaiseksi tyristorin ohjaamisen jälkeen. Kun lähtöjännite UO on korkea, tyristorin johtamiskulma on suuri, ja suurin osa verkkojännitteestä "päästää" tyristorilla (kuten yllä olevassa kuvassa esitetään), joten muuntajan ensisijaiseen levitetylle jänniteelle on korkea. Tietysti korjauksen ja suodatuksen jälkeen lähtöjännite on myös suhteellisen korkea.
Kun lähtöjännite UO on erittäin alhainen, tyristorin johtamiskulma on hyvin pieni ja valtaosan verkkojännitteestä "estävät" tyristorilla (kuten alla olevassa kuviossa), sallimalla vain erittäin alhainen jännite, jota voidaan käyttää muuntajan ensisijaiseen, eli, UI on erittäin alhainen. Tietysti korjauksen ja suodatuksen jälkeen lähtöjännite on myös erittäin pieni.
Kytkinmoodin virtalähteiden tuotannossa tällä hetkellä käytetyt PWM -integroidut sirut on suunniteltu pääasiassa pienen lähtöjännitevaihtelualueen ja suhteellisen vakaan lähtövirran näkökulmasta.
Mutta ns. PWM-siru on pulssin leveysmodulaattori. Kun lähtöjännite on korkea ja lähtövirta on korkea, virtalähteen sisällä olevassa kytkentäputkessa on pidempi kytkentäaika ja lyhyempi sammutusaika:
Jos lähtöjännite ja virta vähenevät edelleen, ohjauspulssin on jatkettava kapeaa, mutta PWM -piiri ei enää voi täyttää tätä vaatimusta. Tässä vaiheessa piiri muuttuu ajoittaiseksi, kuten esitetään:
Palkokasvit voivat joskus olla ajoittaisia ja ajoittaisia, aiheuttaen melua ja lisääntynyttä aaltoilua virtalähteessä, mikä johtaa huonoon sähkösuorituskykyyn. Niin kutsutusta 'huippuluokan epävakaudesta' on todella tullut määrittelemätön tuote. Tämän ongelman ratkaisemiseksi yrityksemme on toteuttanut uusia teknologisia toimenpiteitä sen ratkaisemiseksi paremmin (ei tarkennettu edelleen).
Vertailu lineaarisen virtalähteen ja kytkentävirtalähteen välillä
1. Lineaariset virtalähteet ovat hyvä tarkkuus (1-3 suuruusluokat paremmin kuin kytkentätilan virtalähteet), alhainen aaltoilu, hyvä säätöaste, alhaiset ulkoiset häiriöt ja sopivat eri tapauksiin.
2. Lineaariset teholaitteet toimivat lineaarisessa tilassa, joten tappiot ovat suhteellisen korkeammat verrattuna kytkentävirtalähteisiin, ja virtalähteiden vaihtamisella on parempi tehokkuus.
3. Kytkinmoodin virtalähteiden koko on pienempi kuin lineaariset virtalähteet, mutta kytkentätilan virtalähteillä on ongelmia sähköverkon saastuttamisessa ja säteilyhäiriöissä.
4. Virtalähteiden kytkentä ei sovellu jatkuvasti säädettäväksi alkaen 0 jännitteestä, kun tulostetaan korkeajännitettä ja suurta virtaa, mutta ne soveltuvat kiinteään ulostuloon tai suhteellisen kiinteään ulostuloon, kun säteilyhäiriöitä koskevat vaatimukset.
5. Lineaariset virtalähteet ovat suhteellisen helppo korjata. Kytkentätilan virtalähteet aiheuttavat kuitenkin tiettyjä vaikeuksia ylläpidossa niiden tiheiden komponenttien takia. Lisäksi piireiden ja lineaaristen virtalähteiden välisen karkean eron vuoksi huoltohenkilöstö vaatii korkean teknisen pätevyyden, mikä vaatii oskilloskoopin käyttöä kunkin pisteen työtilan tarkkailemiseksi piirin työsuhteelle
