Hitsaustiedot ja -taidot, jotka elektroniikka-alan ammattilaisten tulee osata!

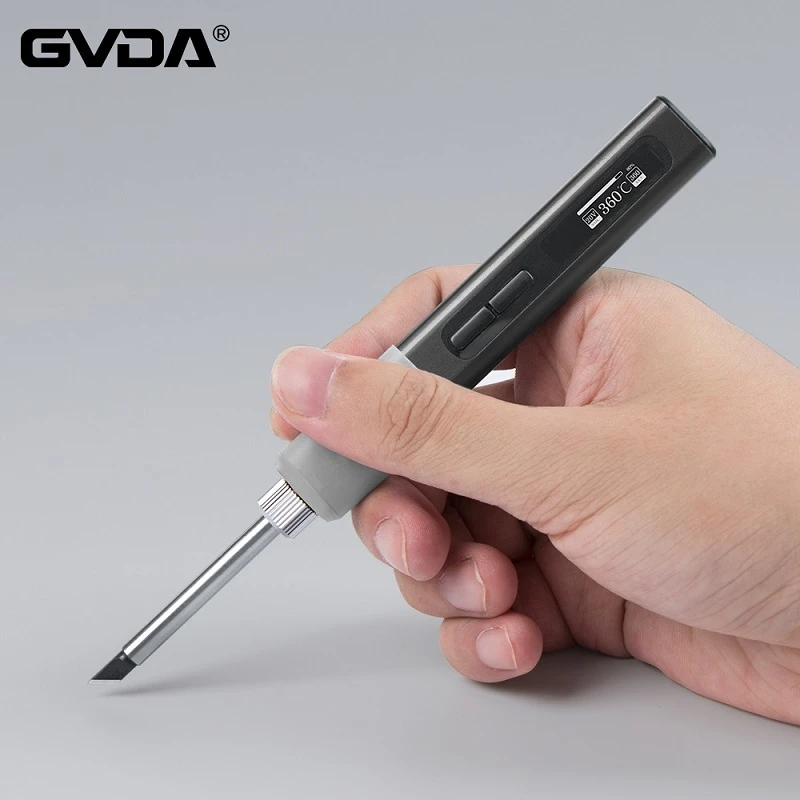

1. Juotosrauta
Käsin juotettavat komponentit ovat ehdottomasti välttämättömiä. Suosittelen tässä terävällä kärjellä varustettua juottimen kärkeä, koska hitsattaessa sirua tiheillä tapeilla se voi juottaa tarkasti ja kätevästi yhden tai useamman nastan.
Säädettävä vakiolämpötilainen juotoskolvi on paras valinta (se voidaan säätää ja stabiloida, ja niitä on kahta tyyppiä: yhden kahvan lämpötilasäädettävä tyyppi ja juotosasema).
On huomattava, että yllä mainitussa sisäisessä ja ulkoisessa lämmitystyypissä ei yleensä ole virtakytkintä. Ne lämmittävät, kun ne on kytketty pistorasiaan, ja katkaisevat virran, kun jäähdytystä tarvitaan.
2. Juotoslanka
Hyvä juotoslanka on myös erittäin tärkeä paikkahitsauksessa. Jos olosuhteet sallivat, käytä ohutta juotoslankaa mahdollisimman paljon hitsattaessa paikan osia. Tämä helpottaa toimitettavan tinan määrän hallintaa ja välttää juotteen tuhlaamisen ja tinan imeytymisen.
Kiinalainen nimi: juotoslanka, juotoslanka, tinalanka, tinalanka, englanninkielinen nimi: juotoslanka, juotoslanka koostuu tinaseoksesta ja lisäaineista. Seoksen ainesosat on jaettu tina-lyijy- ja lyijyttömiin lisäaineisiin ja kaadetaan tasaisesti tinaseoksen keskelle. osat.
Erityyppisissä juotoslangoissa on erilaisia lisäaineita. Lisäaineita käytetään parantamaan juotoslangan apulämmönjohtavuutta hitsausprosessin aikana, poistamaan hapettumista, vähentämään hitsattavan materiaalin pintajännitystä, poistamaan öljytahroja hitsattavan materiaalin pinnalta ja lisäämään hitsausta. alueella. Juotoslangan ominaisuudet ovat tinaseoslangat, joilla on tietty pituus ja halkaisija. Niitä voidaan käyttää juotoskolvien tai lasereiden kanssa elektronisten komponenttien hitsauksessa.
3. Pinsetit
Pinsettien päätehtävä on helpottaa lastukomponenttien poimimista ja sijoittamista. Esimerkiksi siruvastuksia hitsattaessa voit kiinnittää vastukset pinseteillä ja asettaa ne piirilevylle juottamista varten. Pinsettien etupään tulee olla terävä ja tasainen komponenttien kiinnittämisen helpottamiseksi. Lisäksi joihinkin siruihin, jotka on suojattava staattiselta sähköltä, tarvitaan antistaattiset pinsetit.
Antistaattiset pinsetit, joita kutsutaan myös puolijohdepinseteiksi, ovat johtavia pinsettejä, jotka voivat estää staattista sähköä. Ne on valmistettu hiilikuidun ja erikoismuovin sekoituksesta ja niillä on hyvä elastisuus.
Se on kevyt käyttää ja kestävä, ei pölyä, on hapon ja alkalinkestävä sekä kestää korkeita lämpötiloja. Se voi estää perinteisiä antistaattisia pinseteitä saastuttamasta tuotteita hiilimustapitoisuuden vuoksi. Se soveltuu tarkkuuselektronisten komponenttien, kuten puolijohteiden ja IC-komponenttien, tuotantoon ja käyttöön sekä sen erikoiskäyttöön.
Antistaattiset pinsetit on valmistettu erityisistä johtavista muovimateriaaleista. Niillä on hyvä elastisuus, kevyitä käyttää ja ne voivat purkaa staattista sähköä. Ne soveltuvat sähköstaattisille herkkien komponenttien käsittelyyn ja asennukseen.
Pintaresistanssi: 1000KΩ-100000MΩ. Antistaattiset pinsetit soveltuvat tarkkuuselektroniikkakomponenttien tuotantoon, puolijohde- ja tietokonepääteollisuuteen.
4. Juotosteippi
Lastukomponentteja hitsattaessa on helppo levittää liikaa tinaa.
Erityisesti tiheitä moninapaisia lastuja hitsattaessa on helppo saada kaksi tai jopa useampia vierekkäisiä sirun nastaja oikosulkemaan juotteen vaikutuksesta. Tällä hetkellä perinteinen juotosabsorberi ei toimi. Tällä hetkellä tarvitaan punottu juotosabsorberteippi.
5. Kolofoni
Hartsi on yleisimmin käytetty juoksute juottamisen aikana, koska se voi saostaa oksideja juotteessa, suojata juotetta hapettumiselta ja lisätä juotteen juoksevuutta.
Jos komponentit ovat ruosteita hitsattaessa, ne on ensin kaavittava, asetettava hartsille ja poltettava juotosraudalla ja sitten tinattava. Hitsattaessa lastukomponentteja voidaan juotosvaikutuksen lisäksi käyttää hartsia myös kuparilangan kanssa juotosnauhana.
6. Juotospasta
Hitsattaessa vaikeasti tinattavia rautaosia voidaan käyttää juotospastaa, joka voi poistaa metallipinnalta oksideja ja on syövyttävää.
7. Lämpöpistooli
Kuumailmapistooli on työkalu, joka käyttää pistoolin ytimestä puhallettua kuumaa ilmaa komponenttien hitsaukseen ja purkamiseen. Käytettyjen prosessien vaatimukset ovat suhteellisen korkeat.
Lämpöpistooleja voidaan käyttää kaikkeen pienten komponenttien poistamisesta tai asentamisesta suuriin integroituihin piireihin. Eri tilanteissa kuumailmapistoolin lämpötilalle ja ilmamäärälle on asetettu erityisvaatimuksia. Jos lämpötila on liian alhainen, komponentit juotetaan, ja jos lämpötila on liian korkea, komponentit ja piirilevyt vaurioituvat. Liiallinen ilmamäärä puhaltaa pois pienet osat. Tavalliseen paikkahitsaukseen ei vaadita kuumailmapistoolia, eikä sitä kuvata tässä yksityiskohtaisesti.
8. Suurennuslasi
Joidenkin lastujen, joissa on erittäin pienet ja tiheät tapit, kohdalla on tarkastettava, onko tapit hitsattu kunnolla ja onko hitsauksen jälkeen oikosulkua. Tällä hetkellä ihmissilmän käyttö on erittäin työlästä, joten voit käyttää suurennuslasia katsoaksesi jokaista kätevästi ja luotettavasti. Tapien juotostila.
9. Alkoholi
Käytettäessä hartsia juoksutteena, on helppo jättää ylimääräistä hartsia piirilevylle. Kauneuden vuoksi voit puhdistaa piirilevyllä olevat hartsijäämät alkoholipyyhkeillä.
10. Yllämainittujen lisäksi muita yleisiä hitsaukseen tarvittavia työkaluja ovat sienet, pesuvesi, kovat harjat, liima jne.
