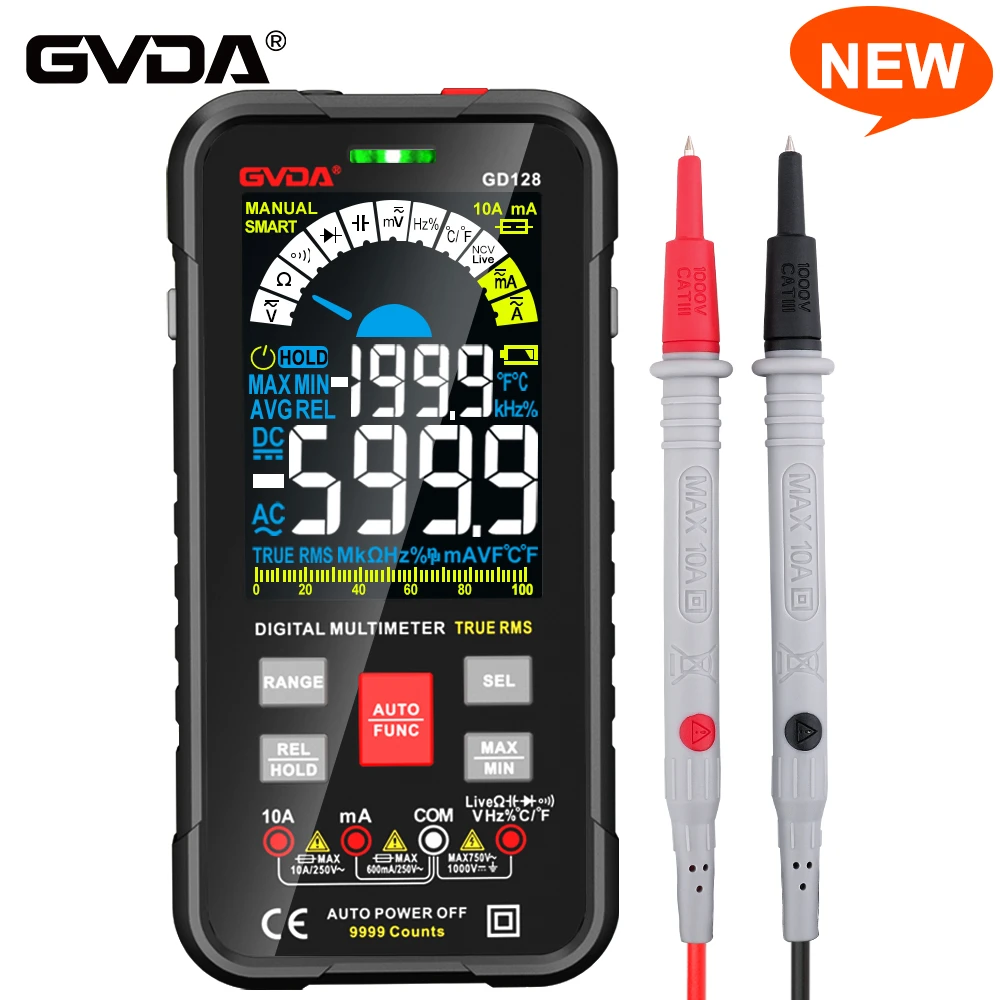

Yleismittari sirukondensaattorien laadun testaamiseen
1. Säädä myös yleismittari sopivalle ohmialueen vaihteelle. Vaihteen valinnan periaate on: 1 μF kondensaattori käyttää 20K vaihdetta, 1-100μF kondensaattori käyttää 2K vaihdetta, suurempi kuin 100, ja μF käyttää 200 vaihdetta.
2. Määritä napaisuus säätämällä ensin yleismittari 100 tai 1K ohmin alueelle. Olettaen, että yksi napa on positiivinen, kytke musta mittausjohto siihen ja punainen mittausjohto toiseen napaan, kirjoita resistanssiarvo ja pura sitten kondensaattori. Eli anna kahden navan koskettaa ja vaihda sitten mittausjohto resistanssin mittaamiseksi. Musta mittausjohto, jolla on suuri vastusarvo, on kytketty kondensaattorin positiiviseen elektrodiin.
3. Liitä sitten yleismittarin punaisella kynällä kondensaattorin positiivinen napa ja musta kynä kondensaattorin negatiiviseen napaan. Jos näyttö kasvaa hitaasti arvosta 0 ja lopulta näyttää ylivuotosymbolin 1, kondensaattori on normaali. Jos se näyttää aina 0, kondensaattorissa on sisäinen oikosulku. Jos näytössä näkyy 1, kondensaattori on sisäisesti irrotettu.
Kuinka arvioida sirukondensaattorien laatua digitaalisella yleismittarilla?
Kiinteiden kondensaattorien havaitseminen
1. Tunnista pieni kapasitanssi alle 10pF
Koska kiinteän kondensaattorin kapasitanssi alle 10pF on liian pieni, se voidaan tarkastaa laadullisesti vain vuodon, sisäisen oikosulun tai rikkoutumisilmiön sattuessa käyttämällä yleismittaria mittaamaan se. Mittauksen aikana voit valita yleismittarin R×10k-lohkon ja kytkeä kondensaattorin kaksi nastaa mielivaltaisesti kahdella testijohdolla, ja vastuksen tulee olla ääretön. Jos mitattu resistanssiarvo (osoitin heilahtaa oikealle) on nolla, se tarkoittaa, että kondensaattori on vaurioitunut vuodon tai sisäisen rikkoutumisen vuoksi.
2. Tunnista, onko kiinteä 10PF-0.01μF kondensaattori ladattu, ja arvioi sitten, onko se hyvä vai huono. Yleismittari valitsee R×1k-lohkon. Molempien triodin arvot ovat yli 100, ja tunkeutumisvirran tulee olla pieni. 3DG6:ta ja muun tyyppisiä piitransistoreita voidaan käyttää komposiittiputkien muodostamiseen. Yleismittarin punainen ja musta mittausjohto on yhdistetty komposiittiputken emitteriin e ja kollektoriin c. Komposiittitriodin vahvistusvaikutuksen ansiosta mitatun kondensaattorin lataus- ja purkuprosessi vahvistetaan ja yleismittarin osoittimen heiluri kasvaa, mikä on kätevää tarkkailla. On huomattava, että testitoiminnan aikana, varsinkin kun mitataan pienikapasiteettista kondensaattoria, on tarpeen toistuvasti kytkeä testattavan kondensaattorin nastat kosketuspisteisiin A ja B, jotta yleismittarin osoittimen heilahdus voidaan selvästi nähdä.
3. Jos kiinteä kapasitanssi on yli 0,01 μF, käytä yleismittarin R×10k-lohkoa testataksesi suoraan, onko kondensaattorissa latausprosessi ja onko siinä sisäinen oikosulku tai vuoto, sekä kondensaattorin kapasiteetti. voidaan arvioida oikealle heilahtavan osoittimen amplitudin mukaan.
Elektrolyyttikondensaattorien havaitseminen
1. Koska elektrolyyttikondensaattorien kapasiteetti on paljon suurempi kuin tavallisten kiinteiden kondensaattoreiden, on mitattaessa valita sopiva alue eri kapasiteeteille. Kokemuksen mukaan yleensä kapasitanssi välillä 1 - 47μF voidaan mitata R×1k vaihteella ja yli 47μF kapasitanssi voidaan mitata R×100 vaihteella.
2. Liitä yleismittarin punainen testijohto negatiiviseen napaan ja musta testijohto positiiviseen napaan. Ensimmäisen kosketuksen hetkellä yleismittarin osoitin poikkeaa paljon oikealle (samalla sähkövastuksella, mitä suurempi kapasiteetti, sitä suurempi heilahdus), ja sitten vähitellen vasemmalle Käännä ympäri, kunnes se pysähtyy tietyssä asennossa. Resistanssi tällä hetkellä on elektrolyyttikondensaattorin eteenpäin suuntautuva vuotovastus, joka on hieman suurempi kuin käänteinen vuotovastus. Käytännön käyttökokemus osoittaa, että elektrolyyttikondensaattorien vuotovastuksen tulisi yleensä olla yli useita satoja kΩ, muuten se ei toimi normaalisti. Jos testissä ei ole latausilmiötä eteen- ja taaksepäin suunnassa, eli kellon osoittimet eivät liiku, se tarkoittaa, että kapasiteetti on kadonnut tai sisäinen piiri on rikki; jos mitattu resistanssiarvo on hyvin pieni tai nolla, se tarkoittaa, että kondensaattorissa on suuri vuoto tai se on rikki. Ei voi enää käyttää.
3. Sellaisten elektrolyyttikondensaattoreiden tunnistamiseen, joiden positiivinen ja negatiivinen etumerkki on tuntematon, voidaan käyttää yllä olevaa vuotoresistanssin mittausmenetelmää. Eli mittaa ensin satunnaisesti vuotovastus, muista sen koko ja vaihda sitten mittausjohdot resistanssiarvon mittaamiseksi. Se, jolla on suurempi vastusarvo kahdessa mittauksessa, on positiivinen kytkentätapa, eli musta testijohto on kytketty positiiviseen napaan ja punainen testijohto negatiiviseen napaan. D? Käytä yleismittaria sähkön estämiseen, käytä elektrolyyttikondensaattorin positiivisen ja negatiivisen varauksen menetelmää ja arvioi elektrolyyttikondensaattorin kapasiteetti oikealle heilahtavan osoittimen koon mukaan.
Muuttuvien kondensaattorien havaitseminen
1. Pyöritä pyörivää akselia varovasti käsin, sen pitäisi tuntua erittäin sileältä, eikä sen pitäisi tuntua löysältä tai kireältä tai edes jumissa. Kun lastausakselia työnnetään eteenpäin, taaksepäin, ylös, alas, vasemmalle, oikealle jne., akseli ei saa olla löysällä.
2. Pyöritä pyörivää akselia toisella kädellä ja kosketa kevyesti liikkuvan kappaleryhmän ulkoreunaa toisella kädellä, jolloin ei saa olla löystymistä. Säädettävää kondensaattoria, jonka kosketus pyörivän akselin ja liikkuvan kappaleen välillä on huono, ei voida enää käyttää.
3. Aseta yleismittari R×10k-vaihteelle, liitä kaksi mittausjohtoa liikkuvan kappaleen etupäähän ja säädettävän kondensaattorin kiinteään osaan toisella kädellä ja käännä akselia hitaasti muutaman kerran toisella kädellä. Ei pitäisi liikkua äärettömyyteen. Jos osoitin joskus osoittaa nollaan akselia pyöritettäessä, se tarkoittaa, että liikkuvan kappaleen ja kiinteän kappaleen välillä on oikosulkupiste; jos se kohtaa tietyn kulman, yleismittarin lukema ei ole ääretön, vaan tietty resistanssiarvo ilmestyy, mikä osoittaa, että muuttuva kondensaattori liikkuu. Arkin ja kiinteän levyn välillä on vuotoilmiö.
