Käytetäänkö monimittaria invertterin lähtösignaalin mittaamiseen?
1. Kun viitataan yleensä taajuuden muunnin, joka lähettää 380 V, 50 Hz, se tarkoittaa, että sen perusaaalto (siniaalto) on 380 V, 50Hz. Taajuusmuuntimen todellinen lähtöaalto on PWM -aalto, joka sisältää paitsi perusaallon myös kantoaaltosignaalin. Kankarin signaalin taajuus on paljon korkeampi kuin perusaallon, ja se on neliöaalto, joka sisältää suuren määrän korkean asteen harmonisia.

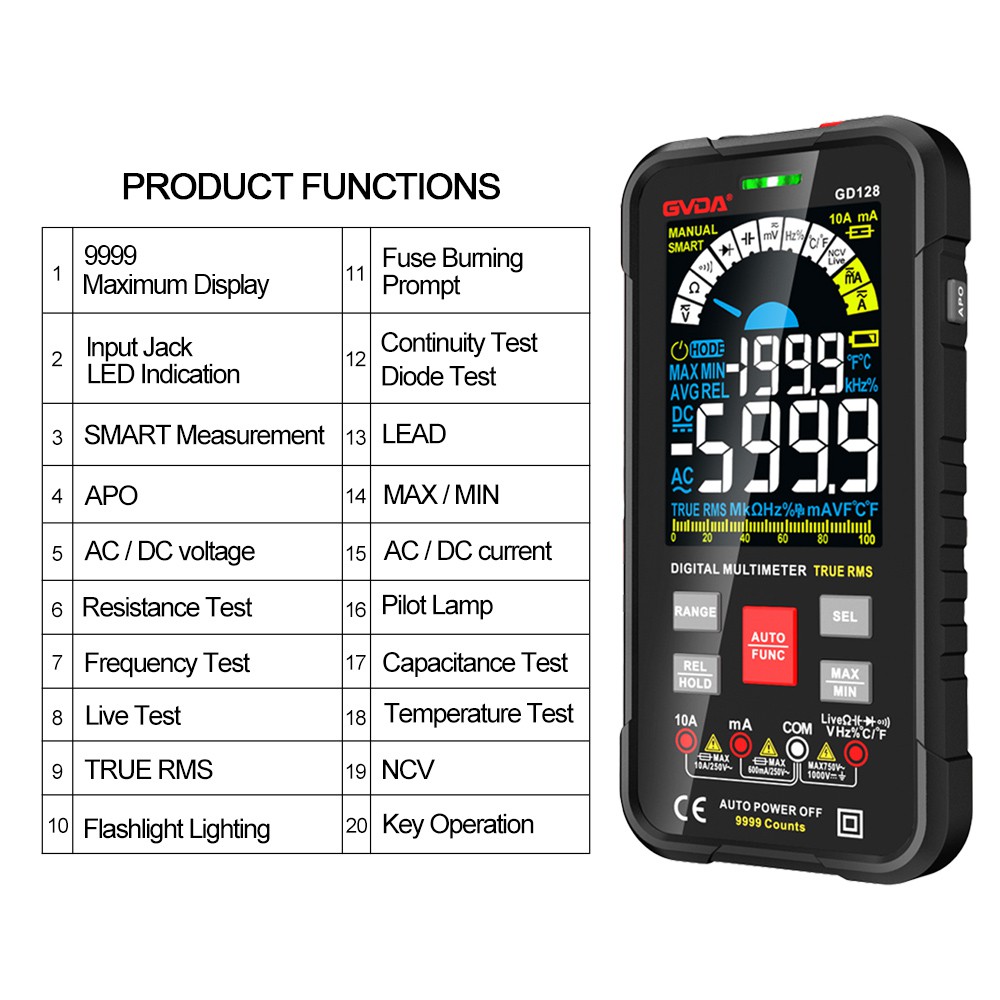

2. Säännöllinen yleismittari voi yleensä mitata vain AC -siniaaltoja 45-66 Hz tai 45-440 Hz. Joidenkin todellisen tehokkaan arvon monimittarin mittaustaajuusalue on paljon leveämpi, ja monet ihmiset uskovat, että niitä voidaan käyttää taajuuden muuntamisen mittaamiseen ja testaamiseen. Itse asiassa se ei johdu siitä, että tämäntyyppinen mittari sisältää sekä perusaallon että kantaja -aallon mittaustuloksissa. Esimerkiksi, kun taajuusmuuntimen lähtee 380 V, mittaustulos on yleensä yli 400 V.
3. Taajuusmuutostestaukseen käytetyn instrumentin tulisi olla kyky hajottaa sen perustavanlaatuinen aalto erilaisista PWM -aaltomuodoista. Tiukka mittaus vaatii digitaalisen signaalinkäsittelyn käytön, joka sisältää nopean näytteenoton näytesekvenssin saamiseksi, ja sitten diskreetti Fourier-muunnos näytesekvenssillä amplitudin, vaiheen ja amplitudin ja vaiheen saamiseksi perusaalto.
4. Keskimääräisen arvon kalibrointi voi myös ajatella, että invertterin PWM -signaalin lähtöasteen peruskomponentin efektiivinen arvo.
Keskiarvo on teoreettisesti yhtä suuri kuin siniaalton todellinen efektiivinen arvo ja sini -moduloidun PWM -aaltomuodon perusarvo, ja se on helppo toteuttaa; Siksi keskiarvoa käytetään monissa instrumenteissa positiivisten harmonisten efektiivisen arvon (RMS) mittaamisen tai PWM: n perusarvoon (H01) mittaamisen mittauksen.
Viime vuosina muuttuvan taajuuden nopeuden säätelyn tekniikka on kuitenkin kehittynyt nopeasti, ja ei -sinimodulaation PWM: n soveltaminen on lisääntynyt. Lisäksi taajuusmuuntimen käyttäjät eivät yleensä tiedä, mitä modulaatiotilaa heidän taajuusmuutoksensa omaksuu, ja keskiarvon paikallinen rajoitus PWM -mittauksessa on suurempi ja suurempi.
5. Joka tapauksessa laajakaistan tehon testausjärjestelmä tarjoaa käyttäjille kattavan ratkaisun taajuuden muuntamisen mittaamiseen ja testaamiseen, mukaan lukien anturit ja instrumentit.
Joka tapauksessa suorittaa spektrianalyysin näytteenotetuista signaaleista, jotka perustuvat nopeaan näytteenottoon ja laskee mitatun signaalin perustavanlaatuisen efektiivisen arvon (H01) reaaliajassa. Tämä menetelmä soveltuu PWM -signaalien tehokkaan arvon testaamiseen millä tahansa modulaatiomenetelmällä ja muilla sinisignaaleilla.
Joka tapauksessa käyttää perusarvoa perusarvotestaus perusetsämuotona ja tarjoaa mittausmoodit, kuten todellinen efektiivinen arvo (RMS), kalibroitu keskiarvo (keskiarvo), korjattu keskiarvo (RMEAN), aritmeettinen keskiarvo (tasavirta, pääasiassa DC -mittaukseen käytetty) käyttäjien viitteeseen.
