Johdatus valaistusvoimamittarin kalibrointiin liittyviin menetelmiin
Lux-mittari - Lux-mittarin kalibrointi:
Kalibrointiperiaate:
Säteilytetään Ls:n valokenno pystysuunnassa → E=I/r2, muutetaan r, jotta saadaan valovirran arvo eri valaistusvoimakkuuksilla, ja muunnetaan nykyinen asteikko valaistusasteikoksi E:n ja i:n välisen vastaavan suhteen mukaisesti.
Kalibrointimenetelmä:
Käytä valonvoimakkuuden standardilamppua likimääräisen pistevalonlähteen työskentelyetäisyyden alapuolella, muuta valokennon ja vakiolampun välistä etäisyyttä l, kirjaa ampeerimittarin lukemat kullakin etäisyydellä ja laske valaistus E käänteisen neliön lain mukaan. etäisyyden E=I/r2, ja laske sitten valaistusvoimakkuus E: Tämä voi saada sarjan valovirran arvoja i eri valaistusvoimakkuuksilla ja tehdä valovirran i ja valaistuksen E muutoskäyrän, joka on valovirran kalibrointikäyrä. valaistusvoimakkuusmittari. Tästä voidaan tehdä valaistusmittarin kalibrointi jakamalla valaistusmittarin valitsin.
Kalibrointikäyrään vaikuttavat tekijät:
Valokenno ja galvanometri on kalibroitava uudelleen, kun ne vaihdetaan; valaistusvoimakkuusmittari tulee kalibroida uudelleen tietyn käyttöjakson jälkeen (yleensä 1-2 kertaa vuodessa); erittäin tarkka valaistusmittari voidaan kalibroida valonvoimakkuuden standardilampulla; Valonvoimakkuusmittarin kalibrointialue voi muuttaa etäisyyttä r tai valita erilaisia vakiolamppuja ja valita pienen alueen galvanometrin

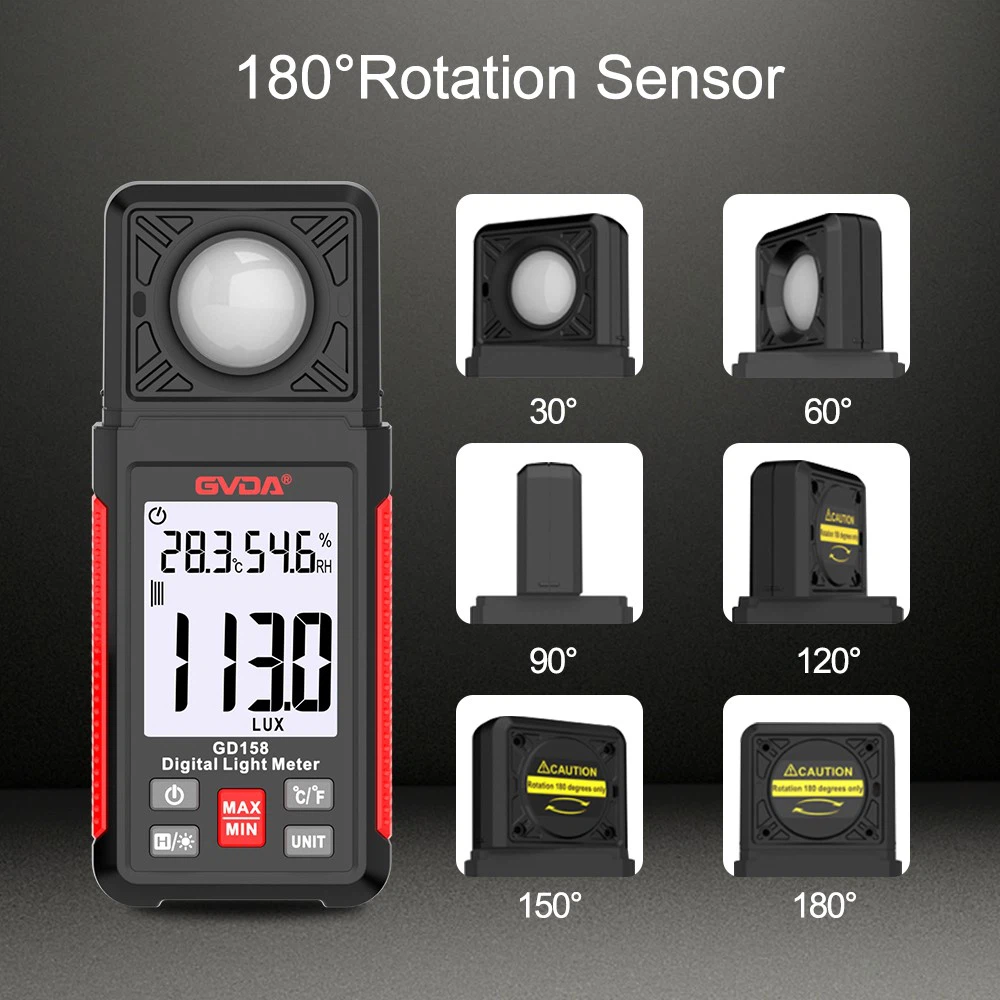

Lux-mittari – Lux-mittarin käyttö:
① Kytke virta päälle.
②Avaa valoilmaisimen kansi ja aseta valoanturi vaakasuoraan mittauskohtaan.
③Valitse sopiva mittauslaite.
Jos näytön vasemmassa reunassa näkyy vain "1", se tarkoittaa, että valaistus on liikaa ja sinun on painettava aluenäppäintä (⑧-näppäintä) säätääksesi mittauskertoja.
④Valaistusvoimakkuusmittari alkaa toimia ja näyttää valaistuksen arvon näytöllä.
⑤ Näyttöruudulla näkyvät tiedot muuttuvat jatkuvasti. Kun näytettävät tiedot ovat suhteellisen vakaita, lukitse tiedot painamalla HOLD-näppäintä.
⑥Lue ja tallenna lukijassa näkyvä havaittu arvo. Havaittu arvo on yhtä suuri kuin lukemassa näytetyn luvun ja span arvon tulo.
Esimerkiksi: näytöllä näkyy 500, oikeassa alakulmassa näkyvä tila on "×2000" ja valaistuksen mittausarvo on 1000000lx, eli (500×2000).
⑦ Paina lukituskytkintä uudelleen peruuttaaksesi lukulukkotoiminnon.
⑧ Ota jokaisesta havainnosta kolme peräkkäistä lukemaa ja kirjaa ne ylös.
⑨ Kun jokainen mittaus on valmis, katkaise virta painamalla virtakytkintä.
⑩Sulje valotunnistimen kansi ja aseta se takaisin laatikkoon.
