Lyhyesti sanottuna tärkeimmät tekijät, jotka tulee pitää mielessä, kun käytetään puristinampeerimittaria

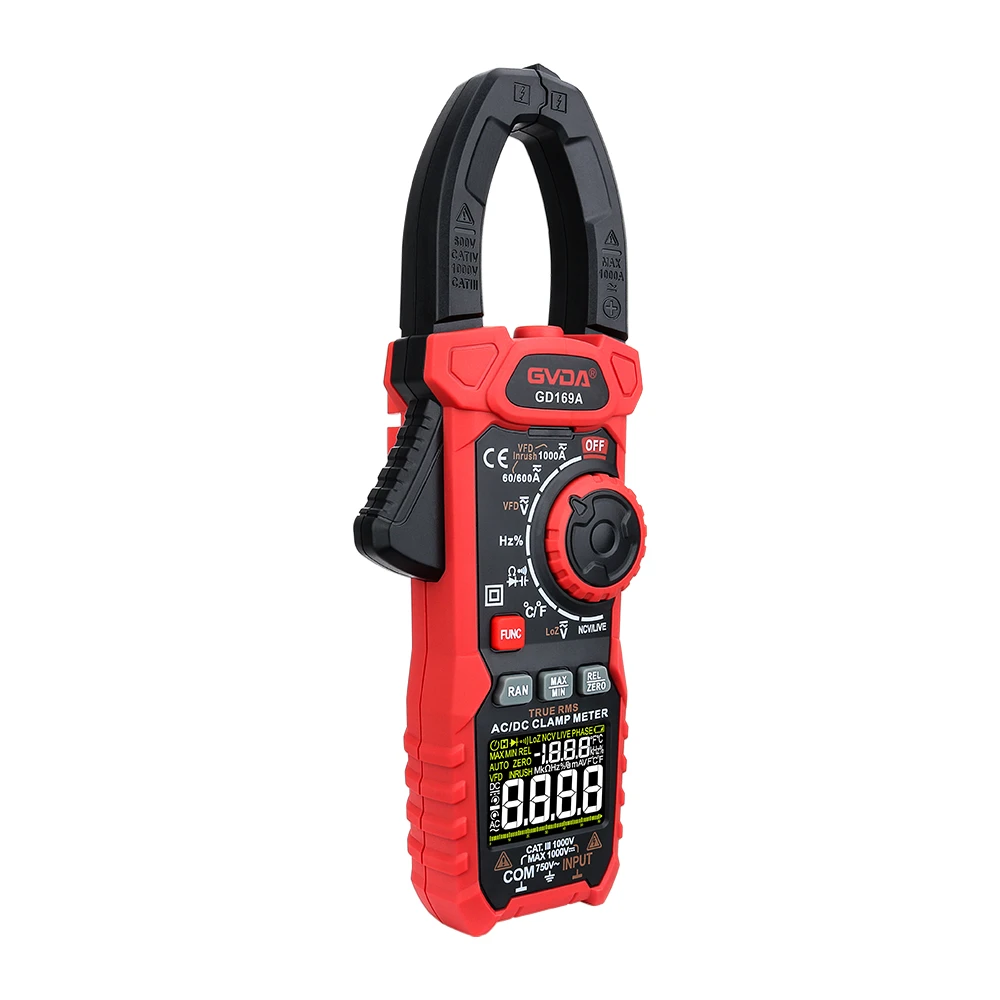

Laite, jota kutsutaan puristinmittariksi (clamp meter), yhdistää ampeerimittarin ja virtamuuntajan. Se on digitaalisen yleismittarin tärkeä osa. Se toimii samoilla periaatteilla kuin virtamuuntaja mittaaessaan virtaa. Kiinnitinmittari yhdistää ampeerimittarin virtamuuntajaan. Kun avainta kiristetään, virtamuuntajan rautasydän voidaan avata, jolloin mitattua virtaa kuljettava johdin pääsee kulkemaan raon läpi katkeamatta. Kun jakoavain löysätään, rautasydän sulkeutuu.
Mitattu piirijohto, joka kulkee rautasydämen läpi, muuttuu virtamuuntajan ensiökääksi, ja virran läpikulku indusoi virran toisiokäämiin. Mittaa testattavan johdon läpi kulkeva virta, jotta toisiokäämiin kiinnitetty ampeerimittari voi näyttää lukeman.
Kytkimen vaihdetta vaihtamalla voidaan säätää puristinmittarin alueita. Voiman käyttö vaihteita vaihdettaessa on kuitenkin kielletty. Kiinnitinmittarin tarkkuus on tyypillisesti välillä 2,5 - 5, mikä ei ole kovin korkea. Mittarissa on käytön helpottamiseksi kytkimet eri alueilla jännitteen ja eri virtatasojen mittaustoimintoja varten.
Alun perin tarkoitettu AC-virran mittaamiseen tarkoitettu puristinmittari z suorittaa nyt joitain samoja tehtäviä kuin yleismittari, mukaan lukien AC- ja DC-jännitteen, virran, kapasitanssin, diodin, transistorin, resistanssin, lämpötilan, taajuuden ja muiden asioiden mittaaminen.
Puristinmittari on laite, joka mittaa sähköpiirin läpi kulkevan virran määrän, kun virtaa syötetään edelleen. Se on sähkölaite, joka on valmistettu erityisesti suuren AC-virran mittaamiseen.
Puristinampeerimittari on kätevä testilaite, joka puristaa johdon ja mittaa virran katkaisematta piiriä (tunnetaan myös nimellä ainetta rikkomaton mittaus).
Vaikka kiristysampeerimittarit vain kiinnittävät sähköistetun johtimen vaipan virran mittaamiseksi, analogiset osoitinyleismittarit ja digitaaliset yleismittarit myös katkaisevat piirin tehdäkseen niin. Suuret virrat voidaan havaita turvallisesti tällä yksinkertaisella menetelmällä, vaikka piiriä ei ole kytketty suoraan.
Yleismittareita ja eristysvastusmittareita on kahta tyyppiä: analoginen osoitin ja digitaalinen.
Vakiotyypin tunnistusalue on välillä 2A-200A tai 400A AC- ja DC-virralle, kun taas on tiettyjä tuotteita, jotka pystyvät havaitsemaan jopa 2000A korkeita virtoja;
Lisäksi on olemassa vuodonilmaisutuotteita, jotka voivat tunnistaa ei-siniaaltoja, kuten muuntaja- ja hakkuriteholähteitä, sekä laitteita, jotka voivat tunnistaa useiden mA pienten virtojen todellisen tehollisen arvon (True RMS).
Clamp Meter Essentials
1: tunnistusobjekti
Valitse malli eri tunnistuskohteiden, vaihtovirta-, tasavirta- tai vuotovirran mukaan;
2: Suurin havaittava johtimen koko
Testauspaikan mukaan on olemassa erilaisia eritelmiä 21 mm halkaisijasta 53 mm halkaisijaan.
3: Onko todellisen arvon tunnistus tarpeen?
Puristusampeerimittarin keskiarvotila ei pysty tunnistamaan ei-sinimuotoisia piirejä, kuten moottori- ja muuntajapiirejä, kunnolla. Tämän piirin löytämiseen tulee käyttää aitoa tehollisen arvon tilan puristinampeerimittaria.
4: Muut ominaisuudet
Malli, joka sisältää tunnistustoiminnon ja tallennuslähdön virran havaitsemisen lisäksi.
Clamp-mittarien luokitus
Muuntajatyyppi ja sähkömagneettinen järjestelmä ovat kaksi luokkaa, joihin se kuuluu sen käytön ja rakenteen perusteella.
Muuntajatyyppistä puristusampeerimittaria, joka koostuu tasasuuntausjärjestelmän instrumentista ja virtamuuntajasta, käytetään usein. Se rajoittuu AC-virran mittaamiseen. Sekä vaihtovirtaa että tasavirtaa voidaan hyödyntää sähkömagneettisen järjestelmän instrumentin kanssa, koska liikkuvan osan taipuma on riippumaton virran napaisuudesta.
