Kuinka käyttää yleismittaria transistorin laadun arvioimiseen
Käytä ensin digitaalisen yleismittarin "diodi ja summeri päälle-pois" -vaihtetta arvioidaksesi, onko transistori hyvä vai huono ja onko transistori PNP vai NPN.

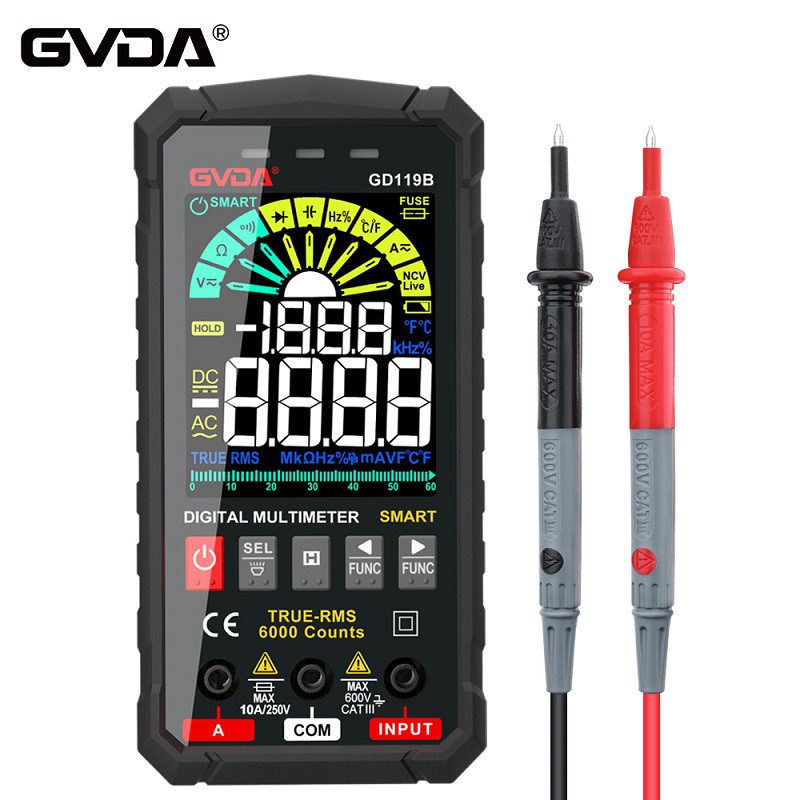

①Käännä digitaalinen yleismittari "dioditesti"-asentoon, työnnä punainen mittausjohto (ⅤΩ) -liitäntään ja musta testijohto (COM) -liitäntään. Yhdessä nastassa olevan punaisen mittausjohdon osalta kahden muun nastan resistanssiarvo on 611 Ω tai 614 Ω, mikä tarkoittaa, että tällä hetkellä mitattu triodi on NPN-tyyppinen putki ja 611 Ω:n resistanssiarvo on muutaman ohmin pienempi kuin triodin kollektori, ja vastusarvo 614Ω on triodin kollektori. laukaisusarja. Päinvastoin, digitaalisen yleismittarin musta testijohto on kytketty yhteen nastaan ja kaksi muuta nastaa ovat noin 600Ω. Triodi on PNP-tyyppinen triodi, ja pienen vastuksen omaava nasta on triodin kollektori ja suuremman vastuksen omaava on emitteri.
Jos kolme nastaa mitataan punaisella ja mustalla mittausjohdolla, 600Ω vastustriodia ei voida havaita, se on huono. Jos mitattu resistanssiarvo on liikaa alle 600Ω tai on nolla, se osoittaa, että triodi on huono.
Joskus, vaikka triodin resistanssiarvo noin 600 Ω voidaan mitata, on tällä hetkellä käytettävä yleismittaria mittaamaan emitterin ja kollektorin väliset resistanssiarvot eteenpäin ja taaksepäin. Hyvällä triodilla e→c, c→e Resistanssiarvo on ∞ ääretön, muuten se osoittaa, että tässä triodissa on jotain vialla.
Huomautus; lukuun ottamatta vaimennettuja diodeja ja kanta- ja emitterivaimennettuja vastuksia.
②Määritetylle PNP- tai NPN-triodille voit vetää digitaalisen yleismittarin tällä hetkellä hFE-asentoon, joka on pienitehoisten triodien mittaamiseen tarkoitettu liitäntä. Aseta triodin kolme nastaa vastaavilla merkinnöillä, ja digitaalinen yleismittari näyttää testattavan triodin suurennuksen.
