Kuinka käyttää yleismittaria invertterin laadun havaitsemiseen

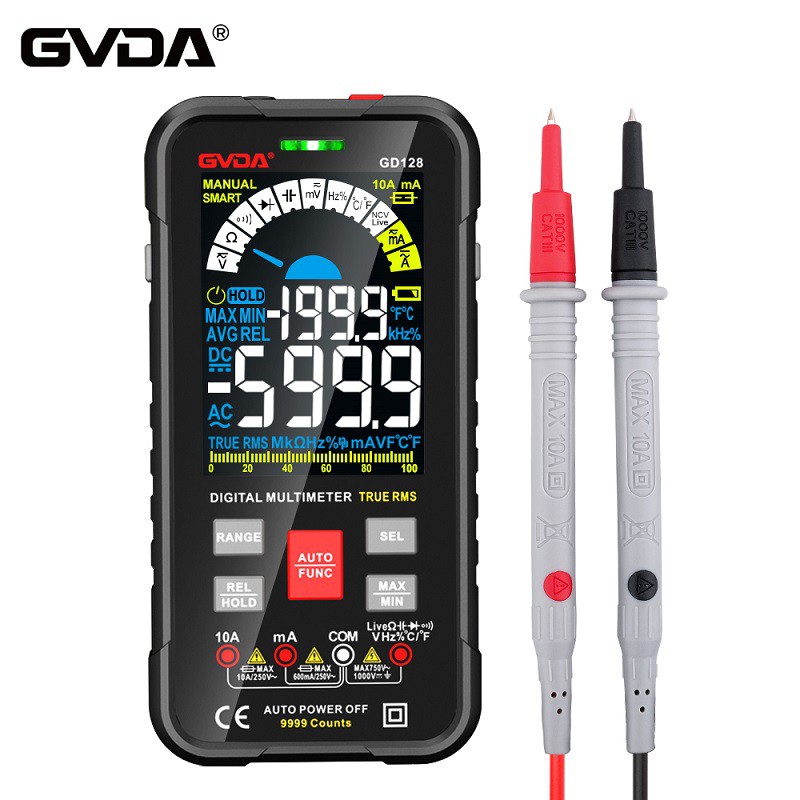

Huomioi, että henkilökohtaisen turvallisuuden vuoksi koneen virta on katkaistava ja taajuusmuuttajan tulojohdot R, S, T ja lähtöjohdot U, V, W on irrotettava ennen käyttöä! Aseta ensin yleismittari asentoon "toisen tason putki" ja testaa sitten yleismittarin punaisella ja mustalla anturilla seuraavien vaiheiden mukaisesti:
Musta anturi koskettaa DC-väylän negatiivista napaa P (+) ja punainen mittapää koskettaa R, S ja T peräkkäin ja tallentaa näytetyn arvon yleismittarissa. Kosketa sitten punaista anturia kohtaan N (-) ja kosketa mustaa anturia kohtiin R, S ja T peräkkäin ja tallenna yleismittarin näyttöarvo. Jos kuusi näytettävää arvoa ovat periaatteessa tasapainossa, se tarkoittaa, että invertteridiodin tasasuuntaajassa tai pehmeäkäynnistysvastuksessa ei ole ongelmia. Muussa tapauksessa, jos tasasuuntaajamoduuli tai pehmokäynnistysvastus vastaavassa paikassa on vaurioitunut, ilmiö on: ei näyttöä.
Punainen anturi koskettaa DC-väylän negatiivista napaa P (+) ja musta mittapää koskettaa U:ta, V:tä ja W:tä peräkkäin ja tallentaa näytetyn arvon yleismittarissa. Kosketa sitten mustaa anturia kohtaan N (-) ja punaista mittapäätä kohtaan U, V ja W peräkkäin ja tallenna yleismittarin näyttöarvo. Jos kuusi näytettävää arvoa ovat periaatteessa tasapainossa, se tarkoittaa, että taajuusmuuttajan IGBT-invertterimoduulissa ei ole ongelmia. Muussa tapauksessa, jos vastaavassa paikassa oleva IGBT-invertterimoduuli vaurioituu, ilmiö on: ei lähtöä tai vika ilmoitetaan.
Käytä taajuusmuuttajaa asynkronisen moottorin ohjaamiseen paikan päällä vastaavalla teholla ilman kuormitusta, säädä taajuus f 50 Hz:stä alimmalle taajuudelle.
Käytä tämän prosessin aikana ampeerimittaria moottorin kuormittamattoman virran havaitsemiseen. Jos tyhjävirta pysyy vakaana taajuuden laskun aikana ja voi pysyä periaatteessa muuttumattomana, se on hyvä taajuusmuuttaja.
Minimitaajuus voidaan laskea seuraavasti: (synkroninen nopeus - nimellisnopeus) x napaparit p ÷ 60. Esimerkiksi 4-napamoottori, jonka nimellisnopeus on 1470 kierrosta minuutissa ja minimitaajuus ({ {4}}) × 2 ÷ 60=1Hz.
Pehmokäynnistysvastuksessa ei ole ongelmaa, muuten tasasuuntaajamoduuli tai vastaavassa paikassa oleva pehmokäynnistysvastus on vaurioitunut, eikä näyttöä ole.
Punainen anturi koskettaa DC-väylän negatiivista napaa P (+) ja musta mittapää koskettaa U:ta, V:tä ja W:tä peräkkäin ja tallentaa näytetyn arvon yleismittarissa. Kosketa sitten mustaa anturia kohtaan N (-) ja punaista mittapäätä kohtaan U, V ja W peräkkäin ja tallenna yleismittarin näyttöarvo. Jos kuusi näytettävää arvoa ovat periaatteessa tasapainossa, se tarkoittaa, että taajuusmuuttajan IGBT-invertterimoduulissa ei ole ongelmia. Muussa tapauksessa, jos vastaavassa paikassa oleva IGBT-invertterimoduuli vaurioituu, ilmiö on: ei lähtöä tai vika ilmoitetaan.
Käytä taajuusmuuttajaa asynkronisen moottorin ohjaamiseen paikan päällä vastaavalla teholla ilman kuormitusta, säädä taajuus f 50 Hz:stä alimmalle taajuudelle.
Käytä tämän prosessin aikana ampeerimittaria moottorin kuormittamattoman virran havaitsemiseen. Jos tyhjävirta pysyy vakaana taajuuden laskun aikana ja voi pysyä periaatteessa muuttumattomana, se on hyvä taajuusmuuttaja.
Minimitaajuus voidaan laskea seuraavasti: (synkroninen nopeus - nimellisnopeus) x napaparit p ÷ 60. Esimerkiksi 4-napamoottori, jonka nimellisnopeus on 1470 kierrosta minuutissa ja minimitaajuus ({ {4}}) × 2 ÷ 60=1Hz.
