Kuinka käyttää yleismittaria, jonka on mitattava 24 V jännite
① Mitä tulee yllä oleviin kysymyksiin, esimerkiksi jos mittaamasi 24 V jännite on AC, niin jos käytät osoitinyleismittaria, käännä mittarin aluekytkin AC 50 V jännitteen asentoon (esim. MF500 tai MF47 odota ). Työnnä sitten punainen ja musta mittausjohto punaiseen ja mustaan mittausjohdon reikiin. Liitä tässä vaiheessa kaksi testijohtoa 24 V jännitteen kahteen päähän.
②. Mitä tulee yllä olevaan kysymykseen, esimerkiksi jos 24 V:n jännite, jonka haluat mitata, on [DC-jännite], silloin kun käytät osoitinyleismittaria, käännä ensin yleismittarin aluekytkin asentoon [DC-jännitealue], kuten MF500- ja MF47-mittarit. Työnnä tässä vaiheessa punainen ja musta mittausjohto punaisen ja mustan mittausjohdon pistorasian reikiin ja liitä sitten punainen mittausjohto 24 V jännitteen positiiviseen napaan ja musta testijohto 24 V jännitteen negatiiviseen napaan. mitata .
③. Jos yllä oleva 24 V jännite on vaihtojännite, jos käytät sen mittaamiseen digitaalista yleismittaria, käännä ensin digitaalisen yleismittarin aluekytkin AC-jännitealueen 200 V alueelle ja aseta sitten punainen ja musta mittausjohto punainen ja musta paneelissa. Laita mittausjohdon pistorasiaan tällä hetkellä kaksi testijohtoa AC 24 V -jännitteen molempiin päihin mittaamaan.
④. Jos kyseessä on DC 24 V -jännite, aseta digitaalisen yleismittarin aluekytkin ensin asentoon [DC voltage range]. Työnnä tässä vaiheessa punainen ja musta mittausjohto paneelin punaisiin ja mustiin mittausjohtojen pistorasian reikiin ja sitten punainen mittausjohto Aseta se 24 V jännitteen positiiviseen päähän ja aseta musta mittausjohto 24 V jännitteen negatiivinen pää sen mittaamiseksi.

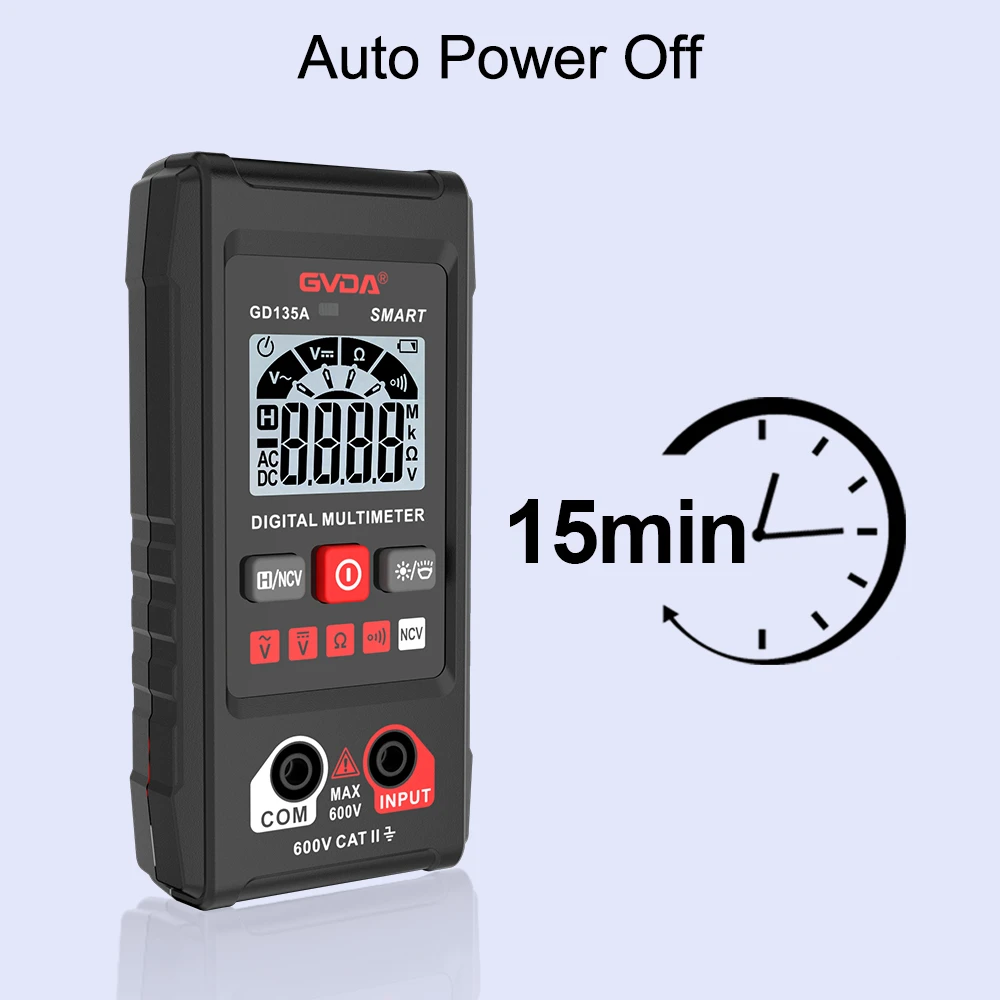

Kuinka digitaalinen yleismittari mittaa vaihtovirtajännitteen
DC-jännitteen mittaus
1. Työnnä musta mittausjohto COM-liitäntään ja punainen mittausjohto V/Ω-liitäntään.
2. Aseta toimintokytkin DC-jännitealueelle V-alue ja liitä testijohto testattavaan virtalähteeseen (avopiirin jännitteen mittaamiseksi) tai kuormaan (kuorman jännitehäviön mittaamiseksi) ja napaisuuteen. punaiseen testijohtimeen kytketyn liittimen merkintä näkyy monitorissa.
Huomautus: 1. Jos et tiedä mitattavaa jännitealuetta, aseta toimintokytkin maksimialueelle ja pienennä sitä asteittain. 2. Jos näytössä näkyy vain "1", se tarkoittaa alueen ylitystä ja toimintokytkin tulee asettaa korkeammalle alueelle.
3. Osoittaa, ettei yli 1000V jännitteitä mitata, on mahdollista näyttää korkeampia jännitearvoja, mutta on olemassa vaara sisäisen piirin vaurioitumisesta.
4. Kun mittaat korkeajännitettä, kiinnitä erityistä huomiota sähköiskun välttämiseen.
AC jännitteen mittaus
1. Työnnä musta mittausjohto COM-liitäntään ja punainen mittausjohto V/Ω-liitäntään. 2. Aseta toimintokytkin AC-jännitealueelle V~ ja kytke testikynä testattavaan virtalähteeseen tai kuormaan. Testikytkentäkaavio on sama kuin yllä. AC-jännitettä mitattaessa napaisuusnäyttöä ei näy. Huomautus: 1. Katso DC-jännite Huomautus 1.2.4. 2. "" tarkoittaa, että älä syötä jännitettä yli 700 Vrms, on mahdollista näyttää korkeampi jännitearvo, mutta on olemassa vaara, että sisäinen piiri vaurioituu.
