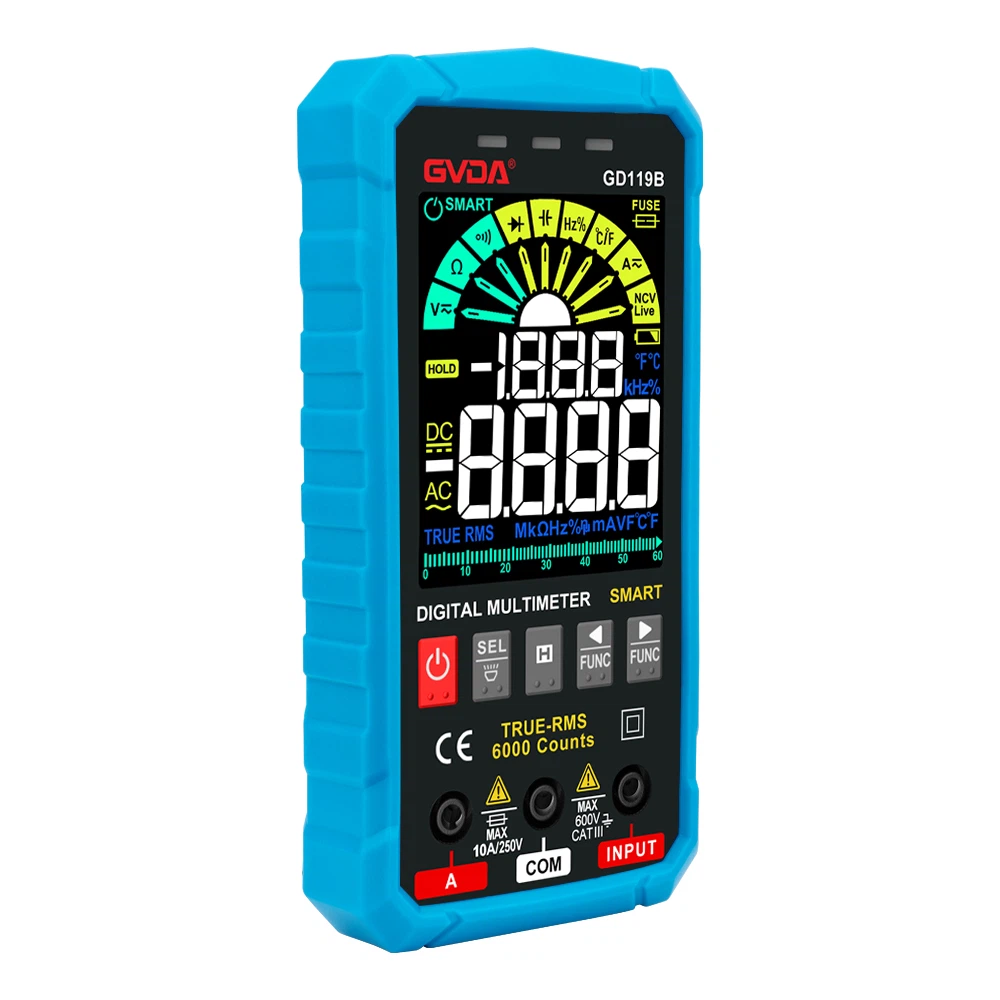

Kuinka mitata muuntajan laatu yleismittarilla
menetelmä yksi:
Käytä ensin yleismittarin vastusvaihdetta RX1 tai RX10 mittaamaan kelat muuntajan molemmilta puolilta. Molemmat kelat on kytketty. Ensisijainen vastus on suuri ja toisiovastus pieni.
Liitä sitten muuntajan ensiökäämin kaksi päätä yleismittarin AC-jännitealueeseen 50-100 volttia ja kosketa kuivaparistolla muuntajan toisiokäämin kahta päätä. Tällä hetkellä yleismittarin käsissä tulisi olla voimakas heilahdus, mikä on indusoidun virran ja keskinäisen induktanssijännitteen vaikutus, mikä todistaa, että muuntaja on normaali ja kierrosten välillä ei ole oikosulkua.
Tapa kaksi:
Käytä yleismittarin vastustiedostoa. Mittaa ensiö- ja toisiokäämien tasavirtavastus. Jos vastus on pieni. Osoittaa, että käämitystä ei ole kytketty. Tämä on vain arvio, jos oikosulkua kelan kierrosten välillä ei voida havaita. On myös testattava, ovatko ensiö- ja toisioasteet oikosulussa vai ovatko primääri- ja toisioasteet oikosulussa rautasydämen kanssa. Ensiö voidaan kytkeä myös vaihtovirtaan. Käytä jännitetiedostoa testataksesi, onko lähdössä jännitettä. Onko jännite vaatimusten mukainen.
Muuntajan laatu voidaan arvioida mittaamalla muuntajan käämin tasavirtavastus.
Muuntajan käämin DC-resistanssi on hyvin pieni, ja yleismittarin R×1Ω-alueen avulla voidaan havaita, onko muuntajan käämissä oikosulku vai avoin piiri.
Normaaliolosuhteissa tehomuuntajan ensiökäämin tasavirtaresistanssi (asennustyyppinen) on enimmäkseen kymmenistä ohmeista satoihin ohmeihin ja toisiovastus on enimmäkseen muutamasta kymmenesosasta useisiin ohmeihin.
Verrattuna muuntajiin muuntajan käämien tasavirtavastus on yleensä hyvin pieni, vain muutama kymmenesosa ohmista. Joten voit arvioida, onko muuntaja hyvä vai ei virran vastuksen mukaan.
