Tunnista summerilla

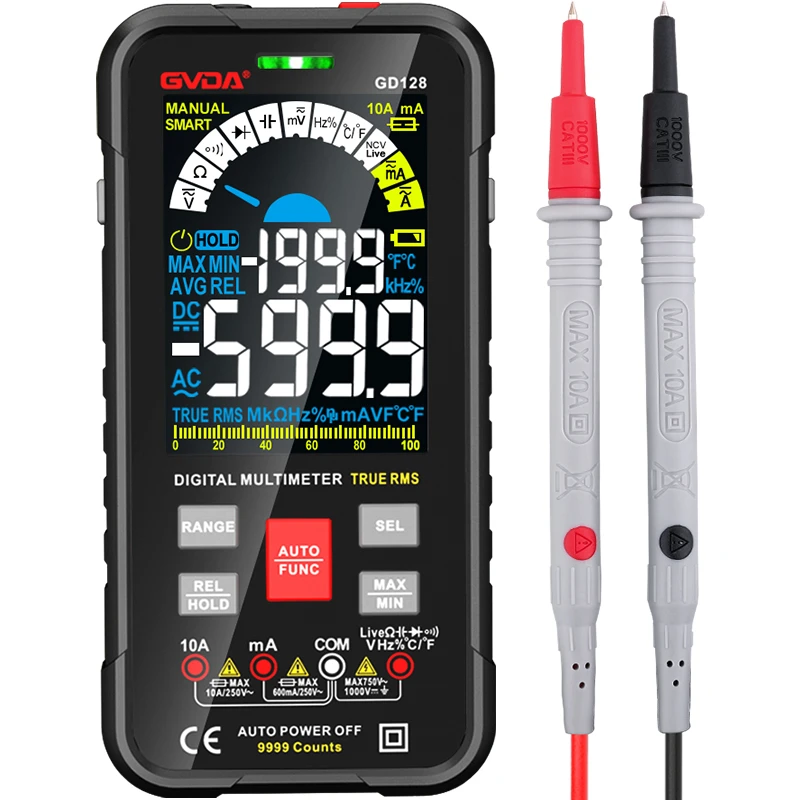

Digitaalisen yleismittarin summerivaihteen avulla voit nopeasti tarkistaa elektrolyyttikondensaattorien laadun. Mittausmenetelmä on esitetty kuvassa 5-14. Käännä digitaalinen yleismittari summerivaihteelle ja kosketa testattavan kondensaattorin Cx kahta nastaa kahdella testikynällä. Kuuluu lyhyt piippaus, jonka jälkeen ääni lakkaa ja ylivuotosymboli "1" tulee näkyviin samanaikaisesti. Vaihda sitten kaksi mittausjohtoa toiseen mittaukseen, summerin pitäisi kuulua uudelleen ja lopuksi näyttää ylivuotosymboli "1". Tämä tilanne osoittaa, että mitattu elektrolyyttikondensaattori on periaatteessa normaali. Tällä hetkellä voit valita 20MΩ tai 200MΩ korkean vastuksen ja mitata kondensaattorin vuotovastuksen arvioidaksesi onko se hyvä vai huono.
Yllä olevan mittausprosessin periaate on: testin alussa mittarin latausvirta Cx:ään on suhteellisen suuri, mikä vastaa kanavaa, joten summeri soi. Kun kondensaattorin jännite jatkaa nousuaan, latausvirta laskee nopeasti ja lopulta summeri lakkaa soimasta.
Jos summeri soi testin aikana, se tarkoittaa, että elektrolyyttikondensaattori on oikosuljettu; jos summeri ei soi ja mittari näyttää aina "1", se tarkoittaa, että testattava kondensaattori on katkaistu tai kapasiteetti on kadonnut.
