Kuinka välttää oikosulku mittaamalla piirilevyn jokaisen linjan jännite yleismittarilla

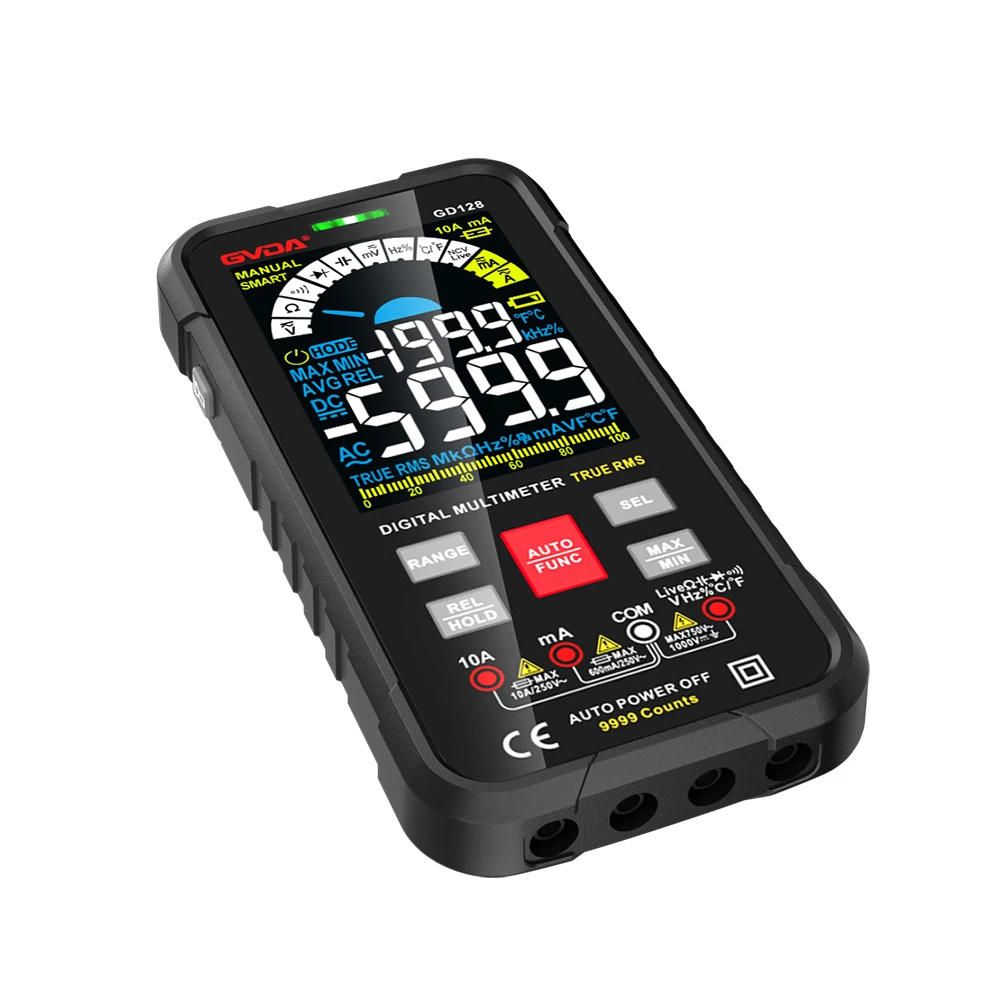

Ennen kuin mittausjohdot joutuvat kosketuksiin elektronisten piirien komponenttien kanssa, kun mittaat niitä volttimittarilla, sinun on ensin tarkistettava yleismittarin tila. Jos esimerkiksi haluat testata tasajännitettä, sinun on vaihdettava tasajännitelaitteistoon. Riippuen siitä, kuinka suuri, ensimmäinen askel on kytkeä suurin vaihde. Sinun on vaihdettava oikea AC-vaihde, jos tarkkailet AC-jännitettä. Mittaamista varten sinun on ensin vaihdettava korkeimmalle vaihteelle, jos et tiedä jännitettä. Säädä vaihde tarpeen mukaan tarkan mittauksen saamiseksi, kun olet vaihtanut suurimmalle vaihteelle ja tehnyt mittaukset. Tarkoituksena, että kaikkia muistutetaan yleismittarin tilan tarkistamisesta, on estää tiettyjä ihmisiä mittaamasta jännitettä suoraan, kun yleismittari on kapasitanssi- tai resistanssialueella, mikä voi johtaa oikosulkuun ja esineiden palamiseen. Siksi sinun on omaksuttava numeerinen tapa ennen kuin mittaat mitään, eli sinun on tarkistettava yleismittarin vaihteen tila ja mitattava vasta sen jälkeen, kun olet varmistanut sen tarkkuuden.
Ensin käsitellään aiheen ensisijaista kysymystä: Kuinka voin estää oikosulkuja käyttämällä yleismittaria mittaamaan piirilevyn jokaisen linjan jännite?
1. Yleismittarin kärki mahdollisimman terävänä
Kun olin vielä koulussa ja opiskelin, matkisin veljeni käyttäytymistä ja kiillotin kaikki yleismittarini metalliset etupäät erittäin terävästi. Pienin määrä terävää yleismittarin kärkeä voi koskettaa piirilevyä. Se voi estää kynän kärkeä olemasta liian paksu tiettyjen pienipintaisten osien mittauksen aikana, mikä estää tahattoman kosketuksen vierekkäisten koskettimien välillä. Joten jos olet huolissasi siitä, että kiillotetut mittausjohdot ovat alttiita hapettumiselle, jotkut jälleenmyyjät ovat jo harkinneet sitä ja tarjoavat erityisiä kullattuja mittausjohtoja myyntiin.
2. Muunna ylimääräiset mustat kynät krokotiilipidikkeiksi kokoamalla ne yhteen.
Varaalligaattoripidike voidaan tehdä leikkaamalla musta testijohto, käsikynän kärki ja pari ylimääräistä mittausjohtoa. Tietysti voit saada valmiita, punaisilla ja mustilla kynillä, jos et halua tehdä niitä itse.
Selvitä, onko piirilevyn mitattava komponentti tasajännite vai vaihtovirta, ennen kuin aloitat piirilevyn jännitteen mittauksen. Jos kyseessä on tasajännite, vaihda ensin yleismittarin vaihteisto tasajännitteen mittaukseen ja ota sitten musta kynä toiseen käteen ja toinen toiseen. Harkitse punaista kynää; maadoitusliitin on musta kynä. Etsi lähin mahdollinen maadoituspiste, joka on helppo laittaa ja koskettaa. Maadoituspiste on tyypillisesti melkoinen piirilevy. Mitattava piiri mitataan sitten eri punaisella kynällä. Tällä hetkellä joidenkin hienojen sirukomponenttipiirien mittaamista helpottaa yleismittarin terävämpi kärki. Kuten aiemmin mainitsimme, jos testijohtimien pitäminen itsenäisesti kahdella kädellä on vaikeaa, voit yhdistää mustat mittausjohdot krokotiilipidikkeillä ja kiinnittää krokotiilipidikkeet piirilevyyn varatestausjohtimilla. Punainen testijohto voi jatkuvasti mitata koko tasavirtapiiriä maadoituspisteessä.
Jos törmäät erityisen ohueen piiriin eikä sinulla ole tarpeeksi terävää testikynän kärkeä, voit etsiä ompeluneulan ja kääriä sen testikynän kärjen ympärille ohuella kuparilangalla, jota ei ole eristetty, mikä mahdollistaa myös mittaus.
Kun mittaat ilman alligaattoripidikettä tai kun on epäselvää, onko vaihtojännite korkea vai alhainen, varmista, että otat kaksi mittausjohtoa yhteen käteen, aivan kuten mittaat AC-verkkojännitepiiriä syömäpuikoilla.
Tämän menettelyn tavoitteena on maksimoida turvallisuus. Jos mittausjohtoa käytetään kahdella kädellä, kahden käden välissä on sydän, mikä on erittäin vaarallista siinä tapauksessa, että mittausjohto vuotaa, hajoaa kahden käden kautta ja antaa sähköiskun.
Tämä menettely on todella tarpeen. Monet huoltoa suorittavat ihmiset tietävät, että suurin osa niistä sai virtaa 220 V AC:sta. Olen sähköistynyt henkilökohtaisesti. Väritelevision korjaaminen sai minut vahingossa koskettamaan vaihtovirtapiiriä. Onneksi tarvitsin siihen vain yhden käden.
