Miten digitaaliset yleismittarit eroavat analogisista yleismittarista?
Yleismittari on sähköinen mittauslaite, jota käytetään sähköisten parametrien, kuten jännitteen, virran ja vastuksen, mittaamiseen. Yleismittarit eivät aina ole samoja, ja erityyppisillä yleismittarilla on erilaiset mitat, tarkkuus, tarkkuus ja mittausparametrit. Yleismittareita käyttävät pääasiassa sähköasentajat, insinööriopiskelijat ja amatöörit sähkölaitteiden ja -piirien vianmäärityksessä. Yleismittaria on kahta päätyyppiä, nimittäin analoginen yleismittari ja digitaalinen yleismittari.
Analoginen yleismittari
Analoginen yleismittari on vanhin yleismittari. Siinä on asteikkoa pitkin pyörivä neula, mutta sitä on vaikea lukea. Etuna on, että se on halpa ja herkkä. Analoginen yleismittari on herkempi kuin digitaalinen yleismittari, ja se voi havaita jopa pienet muutokset lukemissa.
Analoginen yleismittari on valmistettu kelasta, joka on sijoitettu kahden kestomagneetin väliin, ja neula on asetettu kelan yläosaan. Kun virta kulkee kelan läpi, se muodostaa magneettikentän, joka on vuorovaikutuksessa kestomagneettimagneettikentän kanssa ja siten pyörii. Kun kela pyörii, osoitin liikkuu asteikolla. Kelan pyörimiskulma riippuu kelan läpi kulkevan virran määrästä. Siksi analogisella yleismittarilla, joka tunnetaan myös nimellä galvanometri, on hyvin pieni resistanssi ja se on siksi herkempi kuin digitaalinen yleismittari. Mutta on tärkeää välttää täyden mittakaavan poikkeamaa (FSD). Kun virta ylittää kelan taipuma-alueen, se alkaa polttaa käämiä, mikä vahingoittaa laitetta.

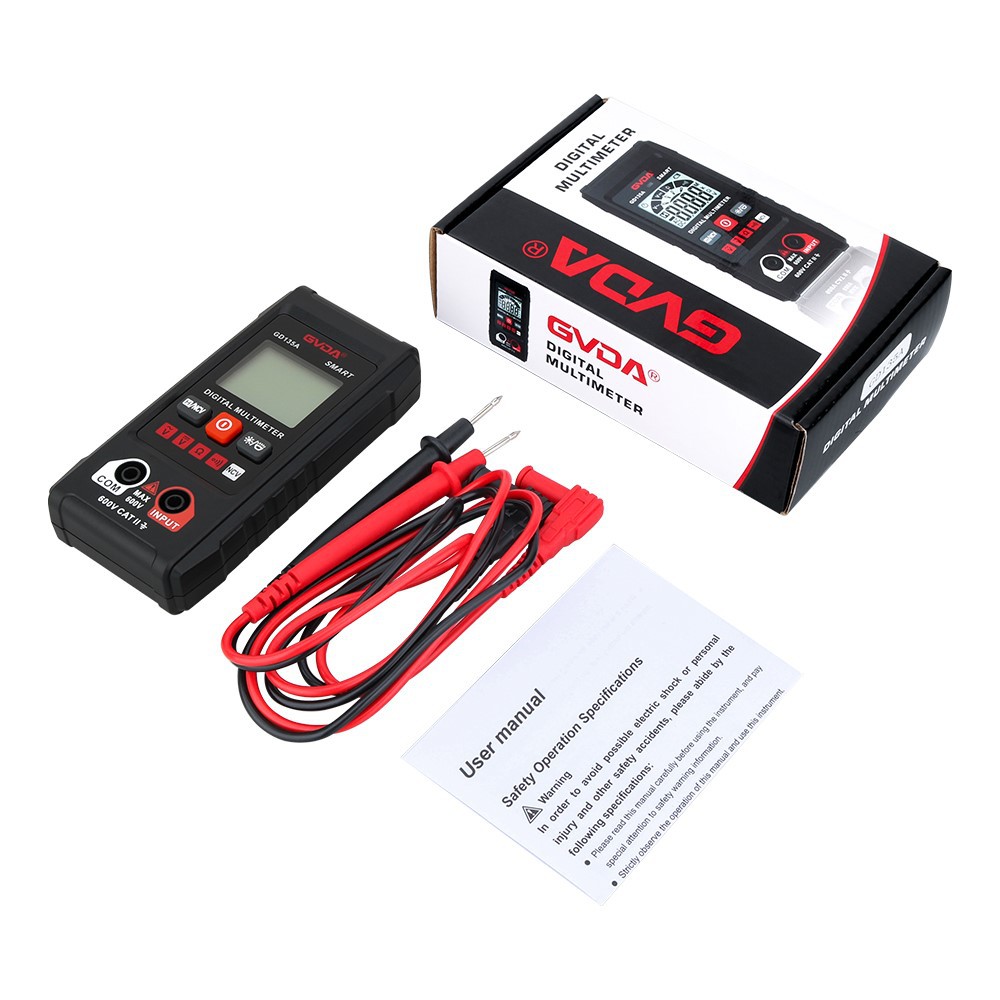

Digitaalinen yleismittari
Digitaalisella yleismittarilla tarkoitetaan laitetta, joka voi mitata erilaisia parametreja ja näyttää ne LCD-näytöllä. Toisin kuin analogiset yleismittarit, digitaaliset yleismittarit näytetään numeerisessa laskentamuodossa, mikä helpottaa mittaustulosten lukemista. Mutta tämän edun toinen puoli on se, että analoginen yleismittari voi näyttää lukemat ilman laskutoimituksia, joten sillä on nopea vasteaika.
Digitaalisessa yleismittarissa on LCD-näyttö, pyörivä valitsin ja useita portteja. Kellotaulu sisältää sisäisen piirin, joka on yhdistetty samankeskisellä renkaalla. Valitsinnuppia käytetään piirin aktivoimiseen tiettyjä mittauksia varten. Digitaalinen yleismittari on upotettu mikroprosessorilla lukemien laskemiseen. Tulojännite tai -virta on kuitenkin analogisessa muodossa. Siksi mukana on ADC (analogi-digitaalimuunnin), joka muuntaa lukeman ja näyttää sen LCD-näytöllä. Toisin kuin analogisen yleismittarin osoitinasteikko, LCD-näytöstä on helppo lukea mittaustulokset. Lisäksi digitaalisessa yleismittarissa on ylikuormitussuoja, kun mittaus ylittää alueen.
