Erot ja sovellukset: Yleismittari vs. oskilloskooppi

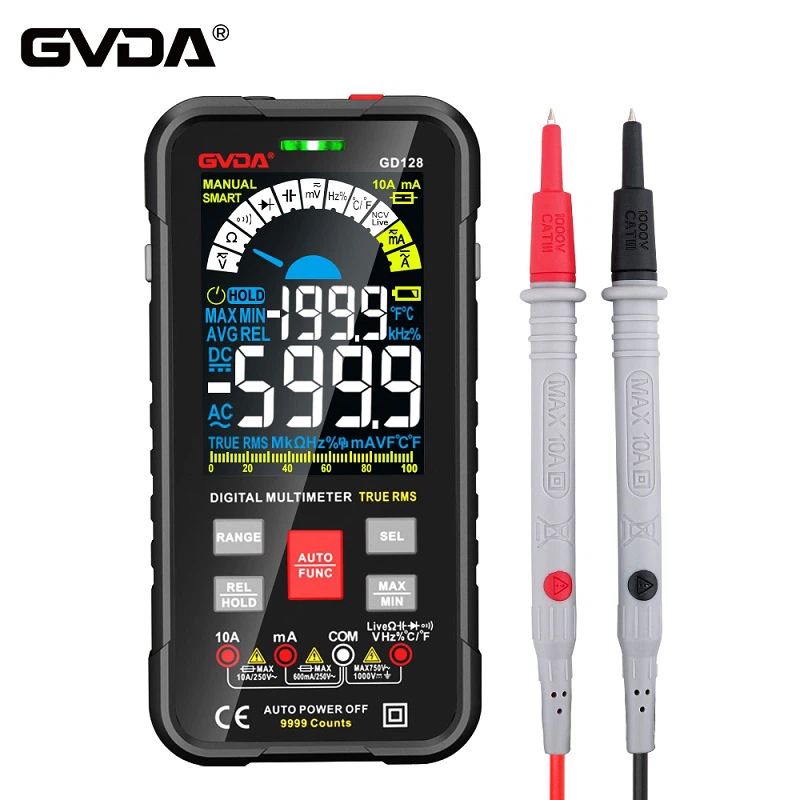

Digitaalinen yleismittari on nimensä mukaisesti monitoiminen mittauslaite, joka pystyy mittaamaan erilaisia sähköparametreja, mukaan lukien jännitteen, virran ja resistanssin. Verrattuna analogisiin yleismittareihin, digitaaliset yleismittarit saavuttavat tarkempia mittauksia digitaalitekniikan avulla, ja niissä on tavallisesti LCD- tai LED-näyttö, joka näyttää lukemat digitaalisessa muodossa, mikä tekee mittaustuloksista intuitiivisempia ja tarkempia.
Digitaalisen yleismittarin ydinetu on sen tarkka mittauskyky tasavirtabiasille. Se käyttää integroitua ADC-muunninta (analogi-digitaalimuunnin), joka vähentää kohinaa ja häiriöitä laskemalla signaalin keskiarvoa, mikä parantaa DC-mittauksen tarkkuutta. Tämä tekee digitaalisista yleismittareista erityisen sopivia matalataajuisten tai vakiosignaalien, kuten akkujännitteen, virtapiirien DC-toimintapisteiden jne. tarkkaan mittaukseen.
Oskilloskoopin ominaisuudet ja sovellukset
Oskilloskoopin suunnittelun alkuperäinen tarkoitus on tarkkailla ja analysoida signaalien muutoksia ajan myötä. Se on instrumentti, joka voi näyttää jännitteen muutosten aaltomuodon ajan myötä, ja sitä käytetään yleisesti elektronisten piirien mittaamiseen, valvontaan ja virheenkorjaukseen. Oskilloskoopin ydintoiminto on siepata ja näyttää signaalin aaltomuotoja, jolloin käyttäjät näkevät selvästi, miten signaali muuttuu ajan myötä. Tämä on erityisen tärkeää korkeataajuisten signaalien tai monimutkaisten aaltomuotojen analysoinnissa.
Oskilloskoopit käyttävät tyypillisesti ei-integraalisia ADC:itä, mikä tarkoittaa, että ne voivat mitata ja rekonstruoida signaalin aaltomuotoja piste pisteeltä. Tämän pistekohtaisen mittausmenetelmän avulla oskilloskoopit voivat mitata signaaleja korkeammilla taajuuksilla ja näyttää tarkasti ominaisuudet, kuten signaalin muodon, amplitudin ja jakson. Lisäksi nykyaikaiset oskilloskoopit integroivat myös erilaisia edistyneitä toimintoja, kuten nopean Fourier-muunnoksen (FFT), aaltomuodon tallennuksen ja toiston sekä liipaisuasetukset, jotka tarjoavat käyttäjille tehokkaat signaalianalyysi- ja viandiagnoosiominaisuudet.
Sovellusskenaarioiden vertailu
Kun valitset digitaalisen yleismittarin tai oskilloskoopin käytön, on otettava huomioon erityiset testausvaatimukset. Digitaalinen yleismittari sopii tilanteisiin, joissa tarvitaan tarkkaa DC-esijännityksen, resistanssin ja matalataajuisten signaalien mittaamista{1}}. Esimerkiksi elektroniikkalaitteiden huollossa teholähteen jännitteen mittaus tai virtapiirien juotosliitosten johtavuuden tarkistaminen soveltuvat hyvin digitaalisen yleismittarin käyttöön.
Oskilloskoopit soveltuvat paremmin signaalin aaltomuotojen analysointiin, korkeataajuisten{0}}signaalien mittaamiseen tai signaalin ajan muutosten tarkkailuun. Elektroniikkatuotteiden suunnittelu- ja kehitysvaiheessa oskilloskooppeja käytetään piirisuunnittelun oikeellisuuden tarkistamiseen, signaalien eheyden valvontaan ja digitaalisten piirien ajoitusongelmien korjaamiseen.
