Yksityiskohtainen selostus digitaalisen yleismittarin rakenteesta ja käytöstä
Yleismittarit, jotka tunnetaan myös nimellä yleismittarit, yleismittarit, kolmimittarit, yleismittarit jne., ovat välttämättömiä mittauslaitteita tehoelektroniikassa ja muilla osastoilla. Yleensä päätarkoituksena on mitata jännite, virta ja vastus.

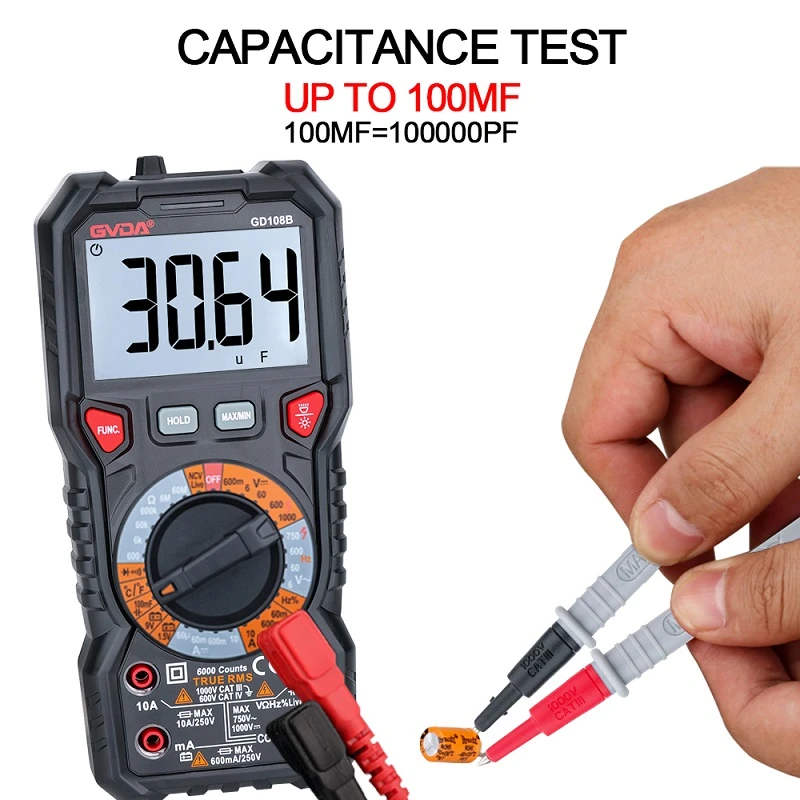

Yleismittarit jaetaan näyttötavan mukaan osoitinyleismittareihin ja digitaalisiin yleismittareihin. Se on monitoiminen ja monialueinen mittauslaite. Yleismittari voi yleensä mitata tasavirtaa, tasajännitettä, vaihtovirtaa, vaihtojännitettä, vastusta ja äänen tasoa jne., ja jotkut voivat myös mitata vaihtovirtaa, kapasitanssia, induktanssia ja puolijohteita. Jotkut parametrit (kuten ) ja niin edelleen.
Yleismittari on magnetosähköinen instrumentti, jossa on tasasuuntaaja, joka voi mitata erilaisia sähköisiä parametreja, kuten AC- ja DC-virtaa, jännitettä ja vastusta. Jokaiselle sähkömäärälle on yleensä useita alueita.
Tunnetaan myös yleismittarina tai lyhyenä yleismittarina. Yleismittari koostuu magnetosähköisestä ampeerimittarista (mittaripäästä), mittauspiiristä ja valintakytkimestä. Erilaisia sähköparametreja voidaan mitata kätevästi vaihtamalla valintakytkintä. Sen piirilaskennan pääasiallinen perusta on suljetun piirin Ohmin laki. Yleismittareita on monenlaisia, ja niitä käytettäessä ne tulee valita erilaisten vaatimusten mukaan.
Yleismittari Otetaan esimerkkeinä MF30-osoitinyleismittari ja digitaalinen DT840-yleismittari, jotta ymmärrät niiden rakenteen ja suorituskyvyn, opit käyttämään yleismittaria perussähkön, kuten jännitteen, virran ja resistanssin, oikeaan mittaamiseen ja tutustu käyttöön liittyviin varotoimiin.
osoitin yleismittari
1. Osoitinyleismittarin rakenne
Se koostuu pääasiassa kolmesta osasta: mittaripäästä, mittauspiiristä ja siirtokytkimestä.
Kun käytät osoitinyleismittaria, kiinnitä huomiota seuraaviin kohtiin:
(1) Ennen käyttöä mittarin osoitin on nollattava.
(2) Ennen mittausta siirtokytkin tulee kääntää sopivaan asentoon mitatun sähkön kohteen ja koon mukaan.
(3) Mittauksen jälkeen siirtokytkin tulee kääntää korkeimmalle AC-jännitealueelle ja jotkin yleismittarit (kuten 500 mallit) tulee kääntää nolla-asentoon, jossa on ".".
2. AC-jännitteen mittaus
(1) Ennen mittausta käännä kytkin vastaavalle AC-jännitealueelle. Jos mitattavaa jännitettä ei tiedetä etukäteen, alueen tulee olla korkeimmalla tasolla, jotta mittari ei vaurioidu.
(2) Kytke mittausjohdot rinnakkain testattavan piirin tai testattavan komponentin molempiin päihin. On ehdottomasti kiellettyä vaihtaa kytkintä alueen valitsemiseksi mittauksen aikana.
(3) Kun mittaat jännitettä, kehitä tapa käyttää yhdellä kädellä ja keskity siihen.
(4) Koska kellotaulun AC-jänniteasteikko on kalibroitu sinimuotoisen vaihtovirran mukaan, virhe on suuri, jos mitattu teho ei ole sinimuotoinen.
(5) Mitattavan vaihtojännitteen taajuusalue on yleensä 45HZ∽1000HZ, jos se ylittää alueen, virhe kasvaa.
3. Tasajännitteen mittaus
Mittausmenetelmä on periaatteessa sama kuin AC-jännitteen mittausmenetelmä, mutta seuraavat kaksi seikkaa on huomioitava:
(1) Samoin kuin AC-jännitteen mittauksessa, kytkin tulee asettaa tasajännitteen vaihteelle ennen mittausta. Jos mitattavaa jännitettä ei tiedetä etukäteen, alueen tulee olla suuri eikä pieni; Piiri on kytketty rinnan, eikä siirtokytkintä saa kääntää mittauksen aikana.
(2) Mittauksen aikana on kiinnitettävä huomiota mittausjohtojen positiiviseen ja negatiiviseen napaisuuteen. Punainen testijohto on kytketty testattavan piirin korkeapotentiaaliseen päähän ja musta testijohto on kytketty matalapotentiaaliseen päähän. Jos mittausjohdot käännetään toisinpäin, mittarin päässä oleva osoitin kääntyy taaksepäin ja osoitinta on helppo taivuttaa. Jos et tiedä mitatun pisteen potentiaalitasoa, voit koskettaa mittausjohtoa varovasti mitattuun kohtaan. Jos osoitin on käänteinen, se tarkoittaa, että mittausjohtojen napaisuus on käännetty, vaihda vain mittausjohdot.
4. Tasavirran mittaus
(1) Mittauksen aikana yleismittari on kytkettävä sarjaan testattavan piirin kanssa, eikä sitä voida kytkeä rinnan.
(2) Kiinnitä huomiota mittausjohtojen positiiviseen ja negatiiviseen napaisuuteen. Mitattaessa punainen mittausjohto kytketään piirin murtuman korkeapotentiaaliseen päähän ja musta mittausjohto matalapotentiaaliseen päähän.
(3) Kun mitattu virta ei ole tiedossa, mittausalueen tulee olla suurempi kuin pieni. On ehdottomasti kiellettyä vaihtaa kytkintä alueen valitsemiseksi mittauksen aikana.
5. Resistanssin mittaus
(1) Valitse resistanssikerrointiedosto oikein niin, että osoitin on mahdollisimman lähellä asteikon geometrista keskipistettä, mikä voi parantaa mittaustietojen tarkkuutta.
(2) Resistanssin mittaaminen on ehdottomasti kiellettyä, kun testattava piiri on ladattu.
(3) Kytke mittausjohdot suoraan mitatun resistanssin tai piirin molempiin päihin. Varo koskettamasta vastuksen molempia päitä käsilläsi samanaikaisesti, jotta vältyt ihmiskehon vastuksen vaikutukselta lukemaan.
(4) Termistoria mitattaessa on huomioitava, että virran lämpövaikutus muuttaa termistorin resistanssia.
