Yksityiskohtainen selitys induktiivisen digitaalisen näytön sähköisen testikynän käytöstä
Painike Kuvaus:
Avain "Suora": Tämä on suora mittausavain (joka sijaitsee kaukana nestekidenäytöstä), mikä tarkoittaa, että kun käytät sähkökynän metallia (kutsutaan kynäpääksi), koskettaaksesi piiriin suoraan, paina tätä painiketta;

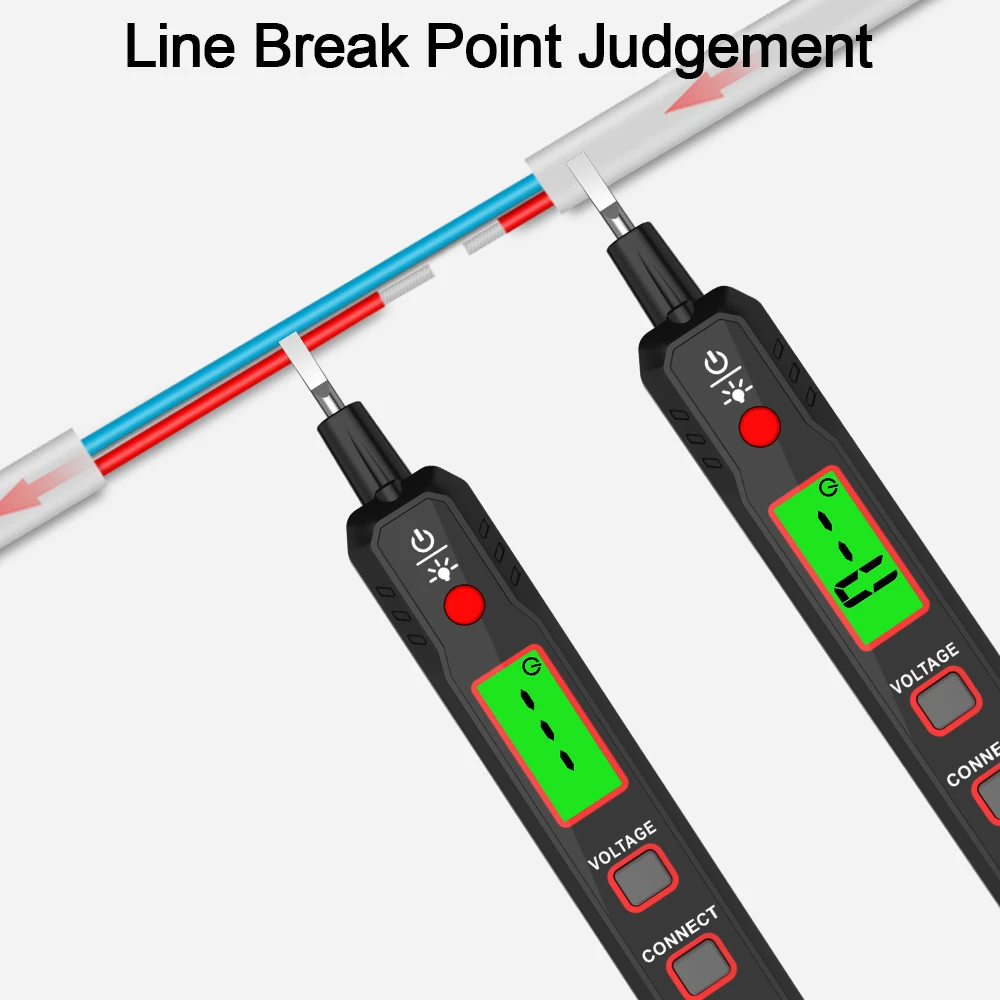

B -näppäin "induktanssi": Tämä on anturi-/breakpoint -mittausnäppäin (lähempänä nestekidenäyttöä), mikä tarkoittaa, että kun eräpäätä käytät aistiaan (huomaa, että se havaitsee, ei suoraan ota yhteyttä) piiriin, paina tätä painiketta.
Riippumatta siitä, kuinka teksti tulostetaan kynään, yleisesti ottaen, yksi kauempana LCD -näytöstä on suora mittausavain, ja lähempänä LCD -näyttöä on anturi-/breakpoint -mittausavain. Jos asettelu ei ole tällainen, se osoittaa, että se on väärennetty tai ala -arvoinen tuote. Turvallisuussyistä ei suositella ostamista.
Suora havaitseminen:
1. Kosketa kevyesti suoraa painiketta, ja mittauskynän metalli -etupäät koskevat suoraan testattavaa objektia:
1.1 Lopullinen luku on mitattu jännitearvo (tämä mittauskynä on jaettu viiteen jännitearvoon: 12 V, 36 V, 55 V, 110 V, 220 V, yleensä ≤ 36 V ei ole hengenvaarallinen);
Kun näyttöarvo saavuttaa 70% korkeasta alueesta, alhaisen alueen arvo näkyy;
1.3. Kun mitataan ei -jauhettua suoraa virtaa, kosketa toista napaa (kuten positiivinen tai negatiivinen napa) kädelläsi.
Kun sähkökynä tulee suoraan kosketukseen elävän langan kanssa riippumatta siitä, koskettaako käsi mitä tahansa mittausavainta, merkkivalo syttyy heti:
2.1 Kun käsi ei kosketa mitään mittausavainta, merkkivalo valaisee ja näyttää 12 V, mutta tämä arvo ei ole tarkka;
Kun käsi koskettaa anturi-/murtopisteen mittauspainiketta, merkkivalo valaisee ja näyttää 110 V, mutta tämä arvo ei ole tarkka;
Kun käsi koskettaa suoraa mittauspainiketta, merkkivalo valaisee ja näyttää 220 V, mikä on tarkka;
2.4 Yhteenvetona, kun indikaattorivalo on tulossa koskettamatta mitään mittausavainta, se osoittaa, että elävä 220 V: n virtalähde on. Muista pitää tämä mielessä!
Kun käsi koskettaa suoraa mittauspainiketta, merkkivalo voi syttyä, kun sähkökynä koskettaa suoraan johtavia esineitä, kuten ihmiskeho, elävä lanka, neutraali lanka, maadoitusjohto, metalli jne. Tällä hetkellä todellinen jännite perustuu lukemiseen. Jos lukemista ei ole, se osoittaa, että jännitettä ei ole.
Kun käsi koskettaa anturi-/murtopisteen mittauspainiketta ja sähkökynä koskettaa suoraan testattavaa objektia, on olemassa kaksi tilannetta:
4.1 Jos merkkivalo syttyy ja näyttää 110 V, se osoittaa, että 220 V: n vaihtovirta on elävä johdin. Muista muistaa!
4.2 Ilmaisinvalo ei ole päällä, mutta "korkeajännitteen symboli" tulee näkyviin. Katso kohdissa 1 ja 2 kohdassa "III. Epäsuora havaitseminen".
