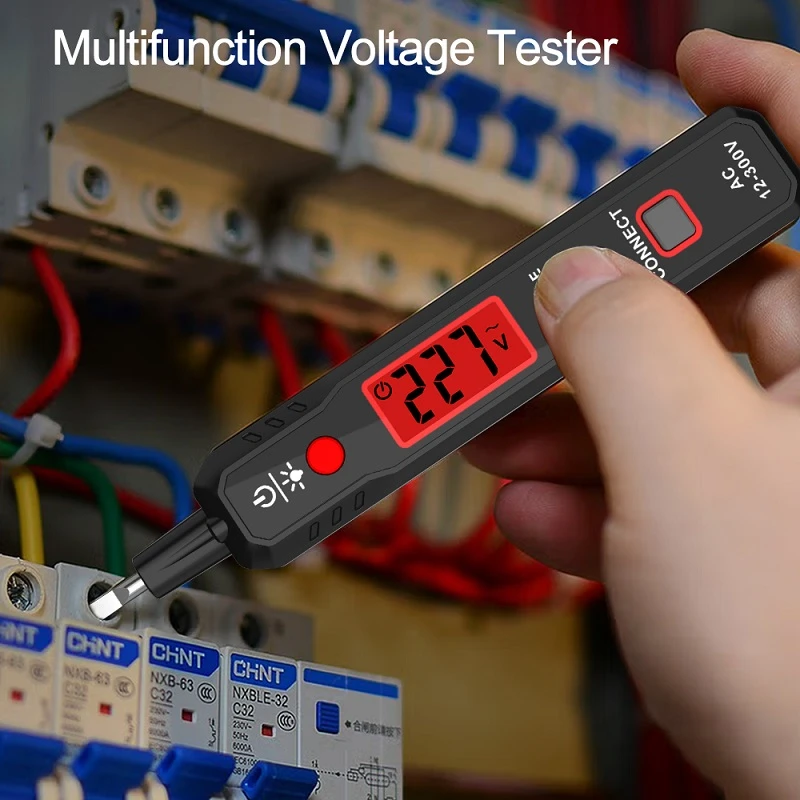

Vaihtoehtoisia tapoja käyttää testikynää
Sen lisäksi, että jännitetestikynä pystyy määrittämään, onko esine latautunut, sillä on myös seuraavat käyttötarkoitukset:
(1) Sitä voidaan käyttää pienjännitteisen vaiheen todentamiseen ja mittaamaan, ovatko linjan johtimet vaiheessa vai epävaiheessa. Tarkka menetelmä on: nouse maasta eristettyyn esineeseen, pidä testikynää kummassakin kädessä ja testaa sitten kaksi testattavaa johtoa. Jos kaksi testikynää hehkuvat erittäin kirkkaasti, kaksi johtoa ovat erilaisia. vaihe; muuten se on samassa vaiheessa. Se arvioidaan käyttämällä periaatetta, että sähkötestikynän neonlampun kahden navan välinen jännite-ero on verrannollinen sen luminesenssin intensiteettiin.
(2) Voidaan käyttää vaihto- ja tasavirran erottamiseen. Testikynällä testattaessa, jos testikynän neonlampun molemmat navat syttyvät, kyseessä on vaihtovirta; jos vain toinen napoista lähettää valoa, se on tasavirtaa.
(3) Osaa määrittää tasavirran positiiviset ja negatiiviset navat. Liitä testikynä DC-piiriin testaamista varten. Neonlampun kirkas napa on negatiivinen napa ja palamaton napa on positiivinen napa.
(4) Voidaan käyttää määrittämään, onko DC maadoitettu. Maasta eristetyssä tasavirtajärjestelmässä voit seistä maassa ja koskettaa DC-järjestelmän positiivista tai negatiivista napaa testikynällä. Jos testikynän neonlamppu ei syty, ei ole maadoitusilmiötä. Jos neonlamppu loistaa, se tarkoittaa, että kyseessä on maadoitusilmiö. Jos se loistaa kuin kynän kärjessä, se tarkoittaa, että positiivinen elektrodi on maadoitettu. Jos se syttyy sormesi päässä, se tarkoittaa, että negatiivinen napa on maadoitettu. On kuitenkin huomautettava, että DC-järjestelmässä, jossa on maadoitusrele, tällä menetelmällä ei voida määrittää, esiintyykö DC-järjestelmässä maasulkua.
Miksi testikynä ei hohda nollaviivaa mitattaessa?
Virta ei vain kulje läpi, vaan se on myös yhtä suuri kuin jännitteisessä johdossa oleva virta, koska nollajohdin on kytketty sarjaan jännitteellisen johdon ja sähkölaitteiden kanssa, ja virta on yhtä suuri kaikkialla sarjapiirissä. Jos et usko, niin testaa ampeerimittarilla. Mitä tulee siihen, miksi sitä ei voida mitata testikynällä, se on hyvin yksinkertaista, koska testikynää käytetään erottamaan jännitteinen johdin ja nollajohdin tai määrittämään, onko johdin kytketty jännitteiseen johtoon, eikä se voi määrittää, onko virtaa on. Kun testikynän kärjen metallirunko koskettaa jännitteellistä johtoa tai jännitteelliseen johtoon kytkettyä johtimia, jännitteestä muodostuu silmukka testikynän, ihmiskehon ja maan läpi. Koska jännitteisen johdon ja maan välillä on 220 V jännite, jännitteestä virtaa heikko virta testikynän ja ihmiskehon läpi. Se virtaa maahan, ja sähköisen testikynän neonputki hehkuu, mutta se ei ole sama kuin jännitteisessä johdossa oleva virta. Kun testikynän metallikärki koskettaa nollalinjaa, nollajohdon ja maan välillä ei ole jännitettä, joten testikynän läpi ei kulje virtaa, eikä testikynän neonputki lähetä valoa.
