220 V virtalähde, miksi molemmissa johtimissa on virtaa sähkötestissä
Sähköinen testikynä on työkalu jännitteellisten ja nollajohtimien erottamiseen. Sitä käytettäessä ihmiskädet koskettavat kynän päässä olevaa metallirunkoa ja kynän kärjessä oleva metallirunko koskettaa lankaa tai johtoon kytkettyä johdinta. Jos kyseessä on jännitteellinen johto, lisää 220 V sähköiseen testikynään ja ihmiskehoon. Jännite, testikynän ja ihmiskehon kautta virtaa maahan virtaa, ja testikynän neonputki lähettää valoa; jos se on nollaviiva, testikynän ja ihmiskehon molemmissa päissä ei ole jännitettä, eikä virtaa ole, ja neonputki ei lähetä valoa. Testikynä ei kuitenkaan lähetä valoa, kun se koskettaa neutraalin linjan neonputkea. Kun virtapiiri on normaali, kun kotitalouslinjan nollajohto on irti, niin kauan kuin yhden sähkölaitteen kytkin on kiinni, piiri on tukossa, mutta kodin nollajohto on kiinni. Se kuitenkin latautuu sähkölaitteen ja jännitteellisen johdon välisen epäsuoran yhteyden kautta. Kun sähköinen mittakynä koskettaa nollaviivaa, sähkölaitteen molempiin päihin, sähköiseen mittakynään ja ihmiskehoon, syötetään 220 V:n jännite ja virta kulkee sähkölaitteen, sähköisen mittakynän ja ihmiskehon kaksi päätä. Ihmiskeho virtaa maahan, joten neonputki säteilee myös valoa.
On huomattava, että vaikka sähkölaitteet eivät tällä hetkellä toimi, ne ovat vaarallisia ihmisille. Koska jos ihminen seisoo maassa ja koskettaa nollaviivaa, 220V jännite syötetään sähkölaitteen molempiin päihin ja ihmiskehoon ja sähkölaitteen vastus on yleensä paljon pienempi kuin ihmiskehon vastus. , ja suurin osa jännitteestä tulee ihmiskehoon, eli se kohdistuu ihmiskehoon. Akun jännite on paljon korkeampi kuin turvallinen jännite, joten jos ihmiskeho koskettaa, tapahtuu sähköiskuonnettomuus.

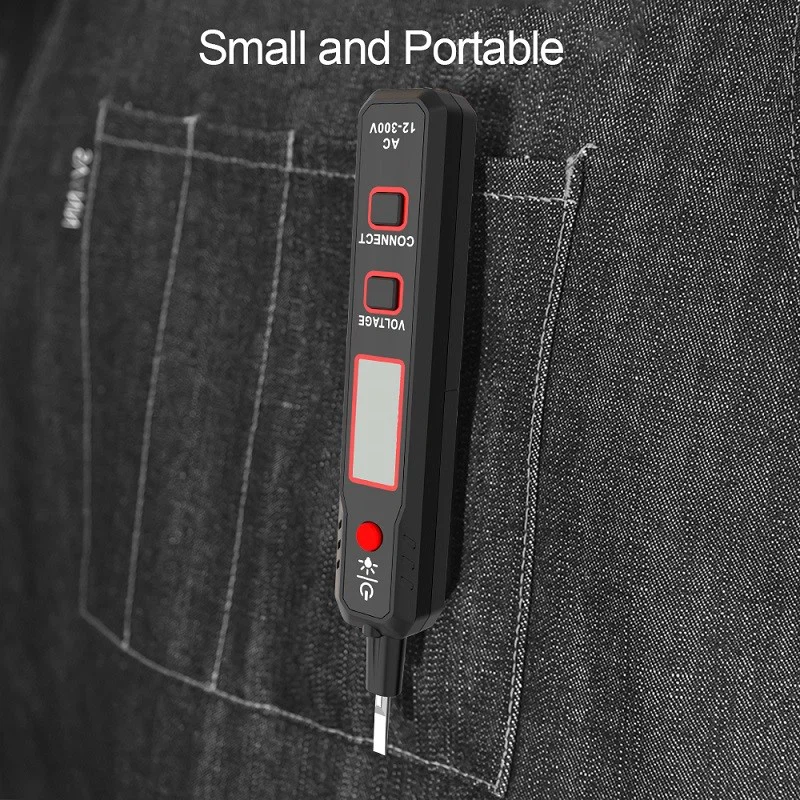

Kuinka käyttää induktiotestikynää
Induktiotestikynällä voidaan mitata sekä vaihtovirtaa että tasavirtaa. Kun mittaat DC-akkua, sinun on kosketettava akun toista napaa toisella kädellä. Valikoima näyttää 12v, 24v, 36√, 110v, 220v. Kun mitataan sähkön olemassaoloa tai puuttumista, se voi näyttää jännitteen suoraan. Sitä voidaan käyttää samalla tavalla kuin vanhanaikaista neonlamppu sähkökynää. Kun mittaat kaapelin katkeamispistettä, kytke epäilty johto jännitteelliseen johtoon. Kynässä näkyy 12v, ja kun keskeytyspiste saavutetaan, näyttö katoaa, liikkuu edestakaisin, määrittää sijainnin ja etsii keskeytyskohdan. Tämä on induktiokynän suurin etu verrattuna vanhanaikaiseen neonlampputestikynään, mutta muista kytkeä muut johdot neutraaliin linjaan, muuten induktiovaikutuksen vuoksi sähköä on kaikkialla, eikä katkaisukohtaa löydy. , ja sitä ei ehkä havaita uusilla hyvälaatuisilla kaapeleilla.
Se voi mitata vaihto- ja tasavirtaa. Tasavirtaakkua mitattaessa on kosketettava toisella kädellä akun toista napaa. Valikoima näyttää 12v, 24v, 36√, 110v, 220v. Kun mitataan sähkön olemassaoloa tai puuttumista, se voi näyttää jännitteen suoraan. Sitä voidaan käyttää samalla tavalla kuin vanhanaikaista neonlamppu sähkökynää. Kun mittaat kaapelin katkeamispistettä, kytke epäilty johto jännitteelliseen johtoon. Kynässä näkyy 12v, ja kun keskeytyspiste saavutetaan, näyttö katoaa, liikkuu edestakaisin, määrittää sijainnin ja etsii keskeytyskohdan. Tämä on induktiokynän suurin etu verrattuna vanhanaikaiseen neonlampputestikynään, mutta muista kytkeä muut johdot neutraaliin linjaan, muuten induktiovaikutuksen vuoksi sähköä on kaikkialla, eikä katkaisukohtaa löydy. , ja sitä ei ehkä havaita uusilla hyvälaatuisilla kaapeleilla.
