Puristimien tyypit ja käyttö
1. AC puristin ampeerimittari
AC puristinampeerimittari koostuu virtamuuntajasta ja tasasuuntausampeerimittarista. Kun puristinmuotoisen mittarin avaimesta pidetään tiukasti kiinni, virtamuuntajan rautasydän avataan ja sillä peitetään mitattu virtajohto, jonka jälkeen avain löysätään. Tämä johto toimii virtamuuntajan ensiökääminä, kun taas rautasydämen toisiokäämi on kytketty magnetosähköiseen ampeerimittariin tasasuuntaajan kautta. Virtamuuntajan ensiö- ja toisiokäämien välisen tietyn muunnossuhteen mukaan tasasuuntauslaite voi näyttää mitatun linjan virta-arvon. Kytkemällä muunnoskytkin muuttamaan virtamuuntajan muunnossuhdetta, voidaan saada erilaisia alueita yhdestä ampeerista kymmeniin tuhansiin ampeeriin.

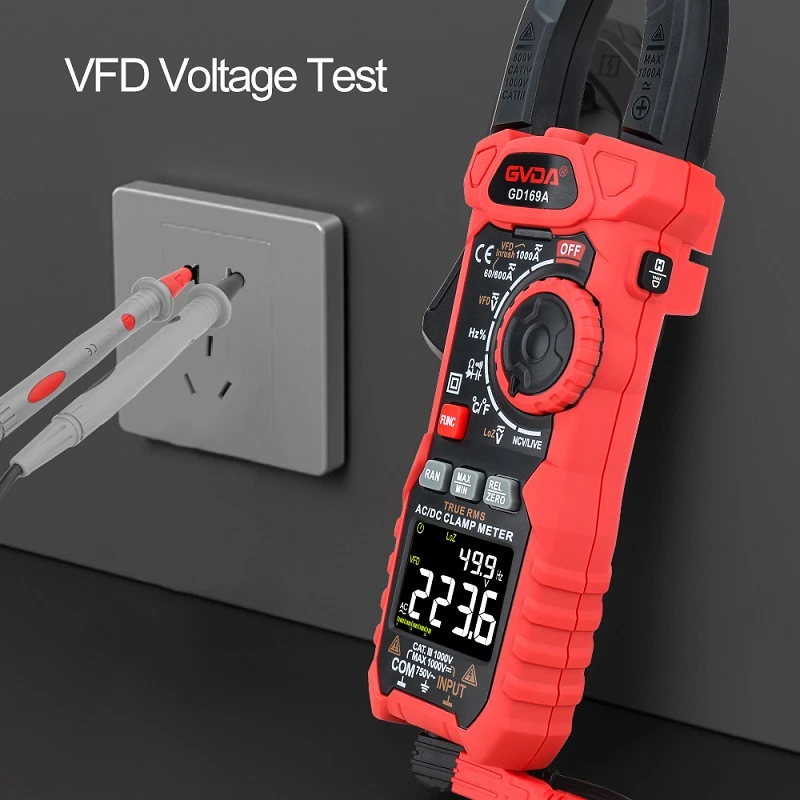

2. AC/DC-kaksois-käyttöinen puristusvirta
Yllä olevassa kuvassa on kaksikäyttöinen{0}}puristinampeerimittari vaihto- ja tasavirtaa varten. Sen ulkonäkö on samanlainen kuin AC puristinampeerimittari, ja se koostuu sähkömagneettisesta mittausmekanismista. Kun mitattu virtajohto puristetaan, rautasydämeen syntyy magneettikenttä ja rautasydämen välissä sijaitseva mittausmekanismin liikkuva rautalevy poikkeutetaan magneettikentän vaikutuksesta osoittimen ohjaamiseksi. Sen toimintaperiaate on samanlainen kuin sähkömagneettisten instrumenttien, joten sillä voidaan mitata sekä AC- että DC-virtoja.
3. Monikäyttöinen puristinampeerimittari
Monikäyttöinen puristinampeerimittari- koostuu puristusmuuntajasta ja yleismittarista. Kun muuntajan liitäntäjohto vedetään ulos, puristin ei toimi ja sitä voidaan käyttää yleismittarina.
Puristusampeerimittarin käyttö
1. Valitse sopiva vaihteisto äläkä mittaa suurta virtaa pienellä vaihteella. Jos mitattu virta on pieni, virtaa kuljettavaa lankaa voidaan käämittää vielä muutaman kerran ja laittaa kiinnikkeeseen mittausta varten. Todellinen virran arvo tulee saada jakamalla lukema kelattujen kelojen lukumäärällä. Kun mittaus on valmis, muunnoskytkin tulee asettaa suurimman alueen asentoon (tai suljettuun asentoon) turvallista käyttöä varten seuraavan kerran.
2. Älä vaihda vaihdetta mittauksen aikana välttääksesi osoittimen taipumisen; Jos vaihteen vaihto on tarpeen, testattu vaijeri tulee irrottaa puristimesta ennen vaihtamista.
3. Huomaa, että piirin jännitteen tulee olla pienempi kuin puristusvirtamittarin nimellisarvo. Ei ole suositeltavaa käyttää matalajännitetasolla olevaa puristusvirtamittaria korkean-jännitepiirin virran mittaamiseen, muuten se voi aiheuttaa onnettomuuksia tai sähköiskun vaaran.
4. Ukkosmyrskyjen aikana on kiellettyä käyttää puristinampeerimittareita mittaamiseen ulkona.
