Yleismittarin on-off-laitteiden periaate ja vaatimukset

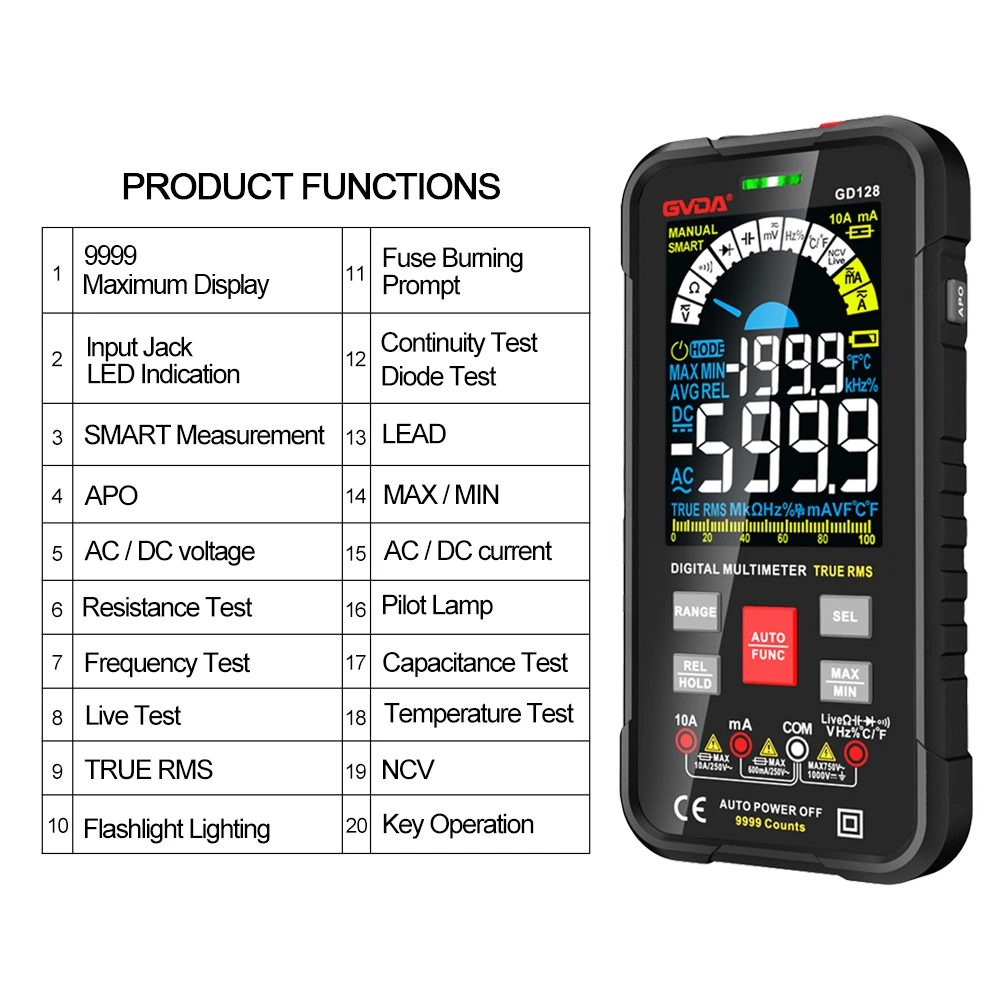

Lähes kaikki yleismittarit tarjoavat päälle-pois-mittaustilan, jota käytetään määrittämään, onko linja päällä vai pois päältä (oikosulku). Tyypillisesti käytetään summeria ja LED-valoa. Kun piiri on linkitetty, joko summeri tai LED-valo aktivoituu. Yleismittarin on/off-vaihde on osoitettu kuvassa punaisessa laatikossa olevalla merkillä.
On-off-vaihteiston periaate
Sisäinen piiri aktivoituu, kun yleismittari on asetettu on-off-asentoon. Musta testijohdin on kytketty sisäisen akun negatiiviseen napaan, positiivinen napa on kytketty vastukseen, jolla on pieni vastus, ja vastuksen toinen pää on kytketty punaiseen testijohtimeen. Vastus antaa liipaisusignaalin sisäiselle sirkutuspiirille. Liipaisuvastuksen jännite mittarin sisällä on korkea, jos kaksi mittausjohtoa ovat oikosulussa keskenään tai niiden resistanssi on pieni, mikä saa aikaan piippauksen aktivoitumisen. Jos kahden mittausjohdon välinen vastus on suuri, niin mittausjohdon jaettu jännite sarjaan kytketty sisäinen laukaisuvastus on hyvin pieni, eikä piippausta voi laukaista.
On-off vaihteisto vakiona
Yleisen määritelmän mukaan johtavuus on 80 ohmia tai vähemmän; muuten se on johtamattomuutta. Toisin sanoen yhdistä yleismittarin punaiset ja mustat testijohdot linjan kahteen päähän. Yleismittari antaa äänen ja uskoo linjan johtavan, jos vastus on alle 80 ohmia.
