Johdatus vihjeisiin digitaalisten yleismittarien vianmääritystä varten

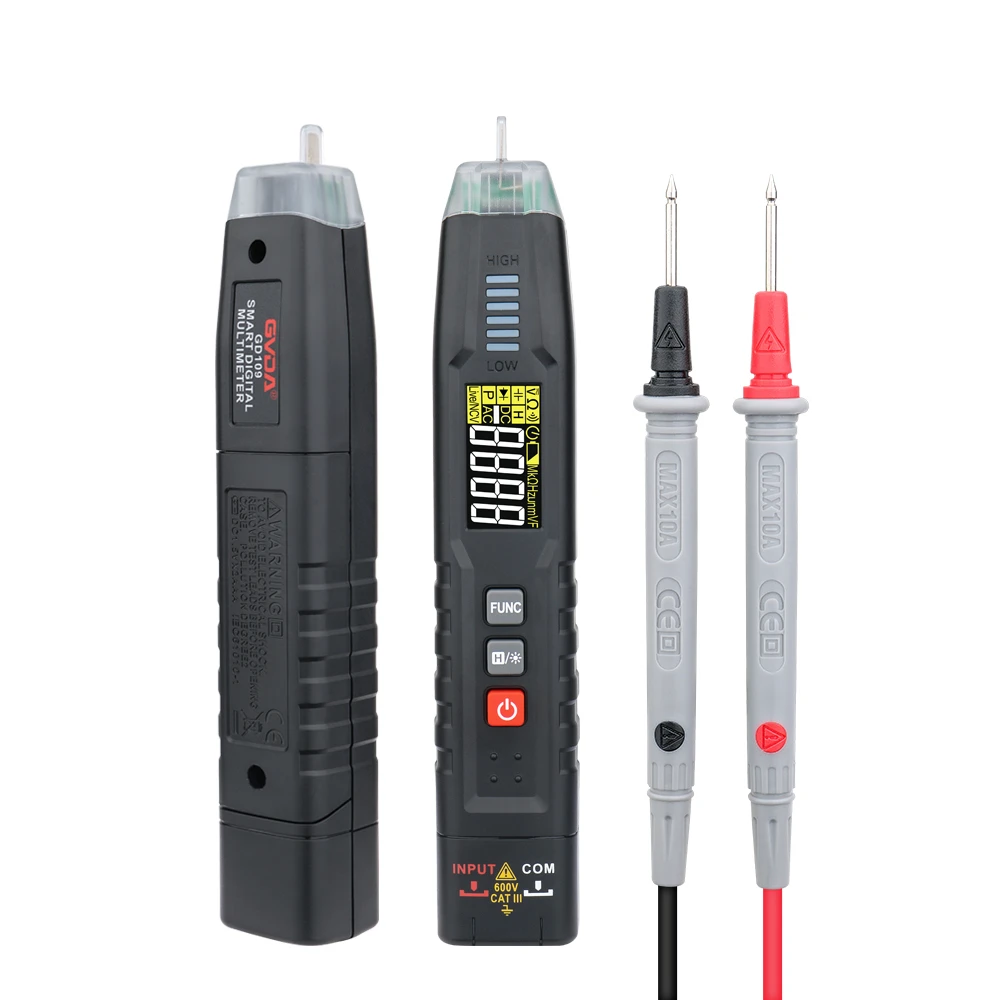

Digitaalinen yleismittari on mittauslaite, joka käyttää analogista-digitaalista-muunnosperiaatetta mittaustietojen muuntamiseen digitaalisiksi suureiksi ja mittaustulosten näyttämiseksi digitaalisessa muodossa. Verrattuna osoitinyleismittareihin, digitaalisia yleismittareita käytetään laajalti niiden suuren tarkkuuden, nopean nopeuden, suuren tuloimpedanssin, digitaalisen näytön, tarkan lukeman, vahvan häiriönestokyvyn ja korkean mittausautomaation ansiosta. Mutta jos sitä käytetään väärin, se voi helposti aiheuttaa toimintahäiriöitä.
Digitaalisen yleismittarin vianmääritys alkaa yleensä virtalähteestä. Esimerkiksi virtalähteen kytkemisen jälkeen, jos LCD-kenno näkyy, 9 V:n pinottu akun jännite tulee ensin tarkistaa, onko se liian alhainen; Onko akun johto irti. Vikojen etsinnän tulee noudattaa järjestystä "ensin sisällä, sitten ulkona, ensin helppo, sitten vaikea". Digitaalisen yleismittarin vianmääritys voidaan suorittaa karkeasti seuraavasti.
1, ulkonäön tarkastus. Voit koskettaa akun, vastuksen, transistorin ja integroidun lohkon lämpötilan nousua kädelläsi tarkistaaksesi, onko se liian korkea. Jos vasta asennettu akku lämpenee, se tarkoittaa, että piirissä voi olla oikosulku. Lisäksi on tarkkailtava, onko virtapiiri rikki, juotettu, mekaanisesti vaurioitunut jne.
2, Tunnista käyttöjännite kaikilla tasoilla. Kunkin pisteen käyttöjännitteen havaitsemiseksi ja sen vertaamiseksi normaaliarvoon on ensin varmistettava vertailujännitteen tarkkuus. Mittaukseen ja vertailuun on parasta käyttää saman tai vastaavan mallin digitaalista yleismittaria.
3, Aaltomuoto-analyysi. Tarkkaile piirin jokaisen avainpisteen jännitteen aaltomuotoa, amplitudia, jaksoa (taajuutta) jne. käyttämällä elektronista oskilloskooppia. Esimerkiksi testatakseen, alkaako kellooskillaattori värähtelemään ja onko värähtelytaajuus 40 kHz. Jos oskillaattorilla ei ole lähtöä, se tarkoittaa, että sisäinen TSC7106-invertteri on vaurioitunut tai se voi olla avoin piiri ulkoisissa komponenteissa. TSC7106:n nastassa {21} havaitun aaltomuodon tulisi olla 50 Hz:n neliöaalto, muuten se voi johtua sisäisen 200 taajuudenjakajan vauriosta.
4, Mittaa komponenttien parametrit. Vikaalueen sisällä oleville komponenteille tulee suorittaa online- tai offline-mittaukset ja parametrien arvot analysoida. Kun resistanssia mitataan verkossa, on otettava huomioon rinnakkaisten komponenttien vaikutus.
5, Piilotettu vianetsintä. Piilotetut viat viittaavat vioihin, jotka ilmenevät ja häviävät ajoittain kojelaudan vaihdellessa hyvän ja huonon välillä. Tämäntyyppiset viat ovat varsin monimutkaisia, ja yleisiä syitä ovat juotosliitosten virtuaalinen juottaminen, löystyminen, löysät liittimet, siirtokytkimien kosketukset, komponenttien epävakaa suorituskyky ja jatkuva johtojen katkeaminen. Lisäksi se sisältää myös ulkoisten tekijöiden aiheuttamia tekijöitä. Kuten korkea ympäristön lämpötila, korkea kosteus tai ajoittaiset voimakkaat häiriösignaalit lähellä.
