Kuinka määrittää triac-elektrodit yleismittarilla
Tavalliset tyristorit (VS) ovat pohjimmiltaan DC-ohjauslaitteita. Vaihtovirtakuorman ohjaamiseksi on kaksi tyristoria kytkettävä käänteisellä polariteetilla rinnakkain, jotta jokainen SCR voi ohjata puoliaaltoa. Tätä tarkoitusta varten tarvitaan kaksi itsenäistä laukaisupiiriä, joita ei ole kätevä käyttää.

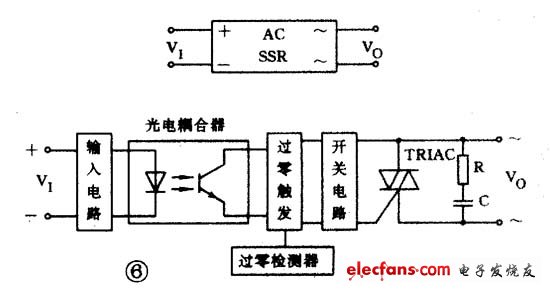

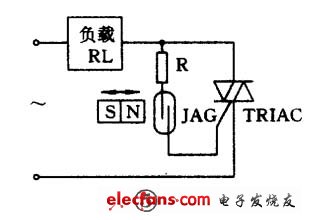

Kaksisuuntainen tyristori on kehitetty tavallisen tyristorin pohjalta. Se ei voi vain korvata kahta käänteisesti kytkettyä tyristoria rinnakkain, vaan se tarvitsee myös vain yhden liipaisupiirin. Se on ihanteellinen AC-kytkinlaite tällä hetkellä. Sen englanninkielinen nimi TRIAC tarkoittaa kolminapaista kaksisuuntaista vaihtovirtakytkintä.
Rakenneperiaate
Vaikka triakia voidaan pitää muodoltaan kahden tavallisen tyristorin yhdistelmänä, se on itse asiassa tehointegroitu laite, joka koostuu seitsemästä transistorista ja useista vastuksista. Pienitehoiset triacit on yleensä pakattu muoviin, ja joissakin on myös jäähdytyselementti, kuten kuvassa 1. Tyypillisiä tuotteita ovat BCMlAM (1A/600V), BCM3AM (3A/600V), 2N6075 (4A/600V), MAC{ {12}} (8A/800V) ja niin edelleen. Suurin osa suuritehoisista triaceista on pakattu RD91-tyyppiin. Kaksisuuntaisen tyristorin pääparametrit on esitetty oheisessa taulukossa.
Kaksisuuntaisen tyristorin rakenne ja symboli on esitetty kuvassa 2. Se kuuluu viisikerroksiseen NPNPN-laitteeseen, ja kolme elektrodia ovat T1, T2 ja G. Koska laite voi johtaa kaksisuuntaiseen johtamiseen, kahta elektrodia porttia G lukuun ottamatta kutsutaan yhteisesti pääliittimiksi, jotka ovat T1 ja T2. Osoittaa, että sitä ei ole enää jaettu anodeihin tai katodeihin. Sen ominaispiirre on, että kun G-navan ja T2-navan jännitteet ovat positiivisia suhteessa T1:een, T2 on anodi ja T1 on katodi. Kääntäen, kun G- ja T2-napojen jännitteet ovat negatiivisia suhteessa T1:een, T1:stä tulee anodi ja T2 on katodi. Kaksisuuntaisen tyristorin voltti-ampeeri-ominaisuudet on esitetty kuvassa 3. Eteenpäin ja taaksepäin ominaiskäyrien symmetrian ansiosta se voidaan kytkeä päälle mihin tahansa suuntaan.
Havaitsemismenetelmä
Seuraavassa esitellään menetelmä, jolla yleismittarin RX1-tiedostoa käytetään triakin elektrodin määrittämiseen, ja myös tarkastetaan laukaisukyky.
1. Määritä T2-napa
Kuvasta 2 voidaan nähdä, että G-napa on lähellä T1-napaa ja kaukana T2-napasta. Siksi G-T1:n väliset eteen- ja taaksepäin vastukset ovat hyvin pieniä. Kun RX1-vaihteella mitataan vastus minkä tahansa kahden jalan välillä, vain alhainen vastus näytetään G-T1:n välissä, eteen- ja taaksepäin vastus ovat vain kymmeniä ohmeja ja eteen- ja taaksepäin T2-G- ja T2-T1 Kaikki vastukset ovat äärettömiä. Tämä osoittaa, että jos jalkaa ja kahta muuta jalkaa ei ole yhdistetty, sen on oltava T2-napa. , Lisäksi TO-220-pakettia käyttämällä T2-napa yhdistetään yleensä pieneen jäähdytyselementtiin, ja T2-napa voidaan myös määrittää vastaavasti.
2. Erottele G-napa ja T1-napa
(1) Kun olet löytänyt T2-navan, oleta ensin, että toinen kahdesta jäljellä olevasta jalusta on T1-napa ja toinen on G-napa.

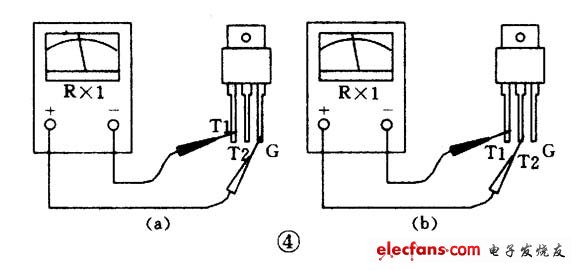

(2) Kytke musta mittausjohto T1-napaan ja punainen mittausjohto T2-napaan, vastus on ääretön. Oikosulje sitten T2 ja G punaisen mittarin kärjellä ja anna negatiivinen liipaisusignaali G-napaan. Resistanssiarvon tulee olla noin kymmenen ohmia (katso kuva 4(a)), mikä osoittaa, että putki on kytketty päälle ja johtavuussuunta on T1-T2. Irrota sitten punainen mittarin kärki G-napasta (mutta kytke silti T2:een), jos resistanssiarvo pysyy ennallaan, se osoittaa, että putki voi säilyttää johtavuustilan liipaisun jälkeen (katso kuva 4(b)).
3) Kytke punainen mittausjohto T1-napaan ja musta mittausjohto T2-napaan, oikosulje sitten T2 ja G ja anna positiivinen liipaisusignaali G-napaan, resistanssiarvo on edelleen noin kymmenen ohmia, jos resistanssiarvo pysyy muuttumattomana G-napasta irrottamisen jälkeen, mikä tarkoittaa, että putken liipaisun jälkeen johtavuustila voidaan säilyttää myös T2-T1-suunnassa, joten sillä on kaksisuuntainen laukaisuominaisuus. Tämä osoittaa, että yllä oleva oletus on oikea. Muussa tapauksessa oletus on ristiriidassa todellisen tilanteen kanssa, ja on tarpeen tehdä toinen oletus ja toistaa yllä oleva mittaus. Ilmeisesti G:n ja T1:n tunnistamisen yhteydessä tarkistetaan myös triakin laukaisukyky. Jos mittaus tehdään minkä oletuksen mukaan, triakkia ei voida laukaista ja käynnistää, mikä todistaa putken vaurioitumisen. 1A-putkissa RX10:tä voidaan käyttää myös havaitsemiseen. 3A ja yli 3A putkille tulee valita RX1, muuten johtavuustilan ylläpitäminen on vaikeaa.
