Opas puristintyyppisten ampeerimittarien hankintaan Kuinka huoltaa ampeerimittarit hyvin

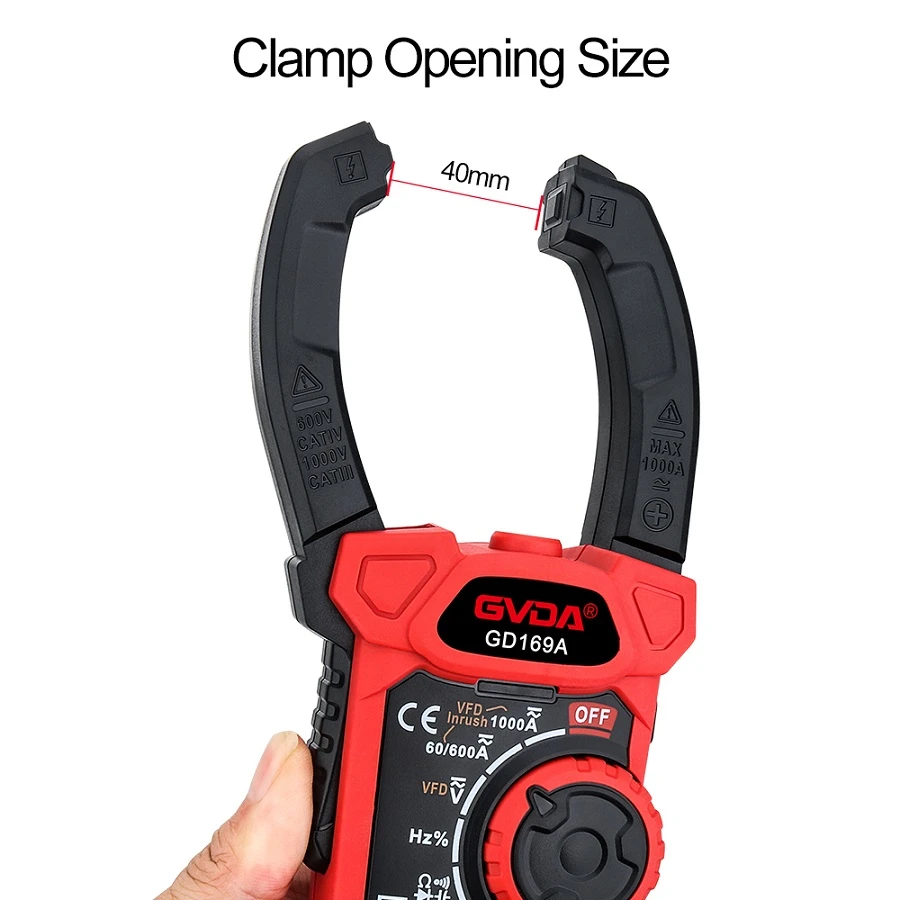

Clamp-tyyppinen ampeerimittari on virtamuuntajan ja ampeerimittarin yhdistelmä. Virtamuuntajan rautasydän voidaan avata, kun avainta kiristetään; Johdin, jonka läpi mitattu virta kulkee, voi kulkea rautasydämen avoimen raon läpi leikkaamatta sitä pois. Kun jakoavain vapautetaan, rautasydän sulkeutuu.
Puristusampeerimittarin toimintaperiaate:
Rautasydämen läpi kulkevasta testatusta piirilangasta tulee virtamuuntajan ensiökää, jossa virta indusoituu toisiokäämiin virran kautta. Siten toisiokäämiin kytketyssä ampeerimittarissa on osoitus - mitata testatun piirin virta. Kiinnitinmittari voidaan vaihtaa eri alueille vaihtamalla kytkimen vaihteita. Vaihteita vaihdettaessa ei kuitenkaan saa käyttää voimaa. Puristimien muotoisten kellojen tarkkuus ei yleensä ole korkea, yleensä 2,5-5 tasoa. Käytön helpottamiseksi mittarissa on myös muunnoskytkimet eri alueilla eri virran ja jännitteen mittaamiseen.
Ohjeet puristinampeerimittarien ostamiseen:
(1) Ensinnäkin pitäisi olla selvää, onko mitattu virta AC vai DC. Tasasuuntaajapuristintyyppinen ampeerimittari soveltuu vain tehotaajuusvirtojen mittaamiseen pienillä aaltomuodon vääristymillä ja vähäisellä taajuuden muutoksella, muuten se aiheuttaa merkittäviä mittausvirheitä. Sähkömagneettisissa puristinampeerimittareissa mittausmekanismin liikkuvan osan taipumaominaisuus on riippumaton virran napaisuudesta. Siksi sillä voidaan mitata sekä vaihtovirtaa että tasavirtaa, mutta tarkkuus on yleensä suhteellisen alhainen. Clamp-tyyppisten ampeerimittareiden tarkkuus sisältää pääosin tasot 2,5, 3 ja 5, ja ne tulee valita mittausteknisten vaatimusten ja todellisten tilanteiden perusteella.
(2) Digitaalisissa puristinampeerimittareissa niiden mittaustulosten lukeminen on intuitiivista ja kätevää, ja mittaustoimintoja on myös laajennettu mittaamaan parametreja, kuten vastus, diodi, jännite, pätöteho, loisteho, tehokerroin, taajuus jne. Digitaaliset puristusampeerimittarit eivät kuitenkaan ole täydellisiä. Kun sähkömagneettiset häiriöt mittaustilanteissa ovat vakavia, näytetyissä mittaustuloksissa voi esiintyä erillisiä hyppyjä, mikä vaikeuttaa todellisen virta-arvon vahvistamista. Jos käytetään osoitintyyppistä puristintyyppistä ampeerimittaria, itse magnetosähköisen mekaanisen mittarin pään vaimennusvaikutuksen vuoksi sen vaste voimakkaisiin sähkömagneettisen kentän häiriöihin on suhteellisen hidasta. Parhaimmillaan mittarin neula tuottaa pienen värähtelyamplitudin ja sen lukualue on suhteellisen intuitiivinen, joten se on suhteellisen helppo lukea.
Kuinka huoltaa ampeerimittaria oikein
Ennen käyttöä instrumentin tulee olla päällä 15 minuuttia.
2. Kiinnitä huomiota tärinän ja iskujen estämiseen äläkä käytä alueilla, joissa on liikaa pölyä ja haitallisia kaasuja.
3. Tulojohto ei saa olla liian pitkä. Jos mitatun signaalin tulopää on liian pitkä, yritä käyttää kierrettyä parikaapelia.
Jos signaaliin liittyy suurtaajuisia häiriöitä, matalataajuista suodatinta kannattaa kokeilla verkossa.
5. Kun säilytät käyttämättömänä pitkään, kytke virta kolmen kuukauden välein vähintään 4 tunniksi.
6. Pitkäaikaisessa varastoinnissa tulee välttää suoraa auringonvaloa ja se tulee säilyttää ympäristön lämpötilassa -25 °C - 55 °C.
Jos laitteessa ei ole näyttöä, on ensin tarkastettava apuvirtalähde, jotta nähdään, onko jännite alueella.
8. Jos näyttö on epänormaali, tarkista, onko tulosignaali normaali ja onko signaaliliittimet kiristetty.
9. Ellei PT:ssä ole riittävästi tehoa, PT-signaalia ei voida käyttää apuvirtalähteenä laitteen normaalin toiminnan varmistamiseksi.
10. Virtajohdon liittimen ruuvit CT-piirissä on kiristettävä, jotta varmistetaan luotettava yhteys tulo- ja lähtölinjojen välillä vikojen välttämiseksi.
Jos instrumentti on kalibroitava, kalibrointilaitteen tulee olla parempi kuin taso 0.1 kalibroinnin tarkkuuden varmistamiseksi.
