Sähköisen juotosraudan hitsaustekniikka: terävän sähköisen juotosraudan käyttötapa
1. Sopivan juotoslangan valinnassa tulee käyttää alhaalla sulavaa pistehitsauslankaa elektronisten komponenttien hitsaukseen.
2. Flux, liuotetaan 25 prosenttia hartsia 75 painoprosenttiin alkoholia juoksutteena.
3. Sähköjuottokolvi on päällystettävä tinalla ennen käyttöä. Erityinen menetelmä on lämmittää sähköjuotinta, levittää juokstetta, kun juotospelti voi sulaa juuri nyt, ja levittää sitten juotetta tasaisesti juotospäähän, jotta juotospää syö tinakerroksen tasaisesti.
4. Hitsausmenetelmä: Kiillota komponenttien tyynyt ja tapit hienolla hiekkapaperilla ja levitä juotosfluksi. Kasta sopiva määrä juotetta juotosraudan kärjellä, kosketa juotosliitosta ja odota, että kaikki juotosliitoksessa oleva juote sulaa ja upottaa komponentin johdinpään. Nosta juotosraudan kärki varovasti ylös ja pois juotosliitoksesta komponentin tappia pitkin.
5. Hitsausaika ei saa olla liian pitkä, muuten komponentit on helppo polttaa. Tarvittaessa pinseteillä voidaan kiinnittää tapit lämmön haihduttamiseen.
6. Juotosliitoksen tulee olla sinimuotoinen, ja pinnan tulee olla kirkas ja sileä, Wuxi-purseet ja kohtalainen tinapitoisuus.
7. Hitsauksen jälkeen piirilevyllä oleva juotosjäännös on puhdistettava alkoholilla, jotta hiiltynyt juoksutusaine ei vaikuta piirin normaaliin toimintaan.
8. Integroitu piiri tulee juottaa viimeisenä, ja juotoskolvi tulee maadoittaa tai hitsata luotettavasti sähkökatkon jälkeen jäännöslämmöllä. Vaihtoehtoisesti voit käyttää erityistä liitäntää integroiduille piireille ja juottaa pistoke ennen integroidun piirin kytkemistä.

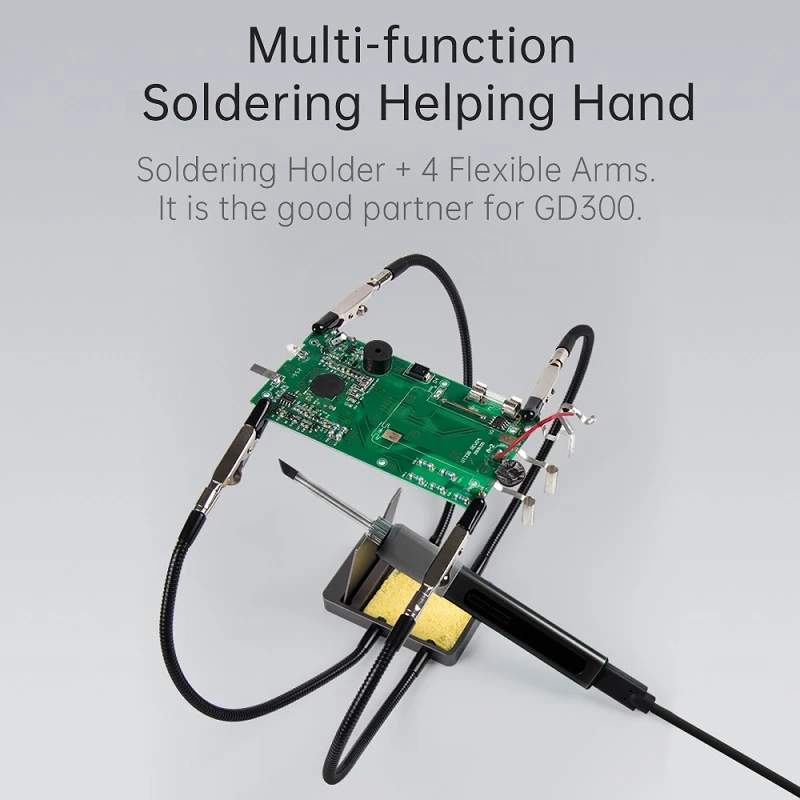

9. Sähköinen juotin tulee asettaa juotoskolvipidikkeen päälle.
Teräväkärkisen sähköjuottimen käyttö
1. Sähköisten juotoskolvien turvallinen käyttö
Mittaa, onko pistokkeen molemmissa päissä avoin virtapiiri tai oikosulku yleismittarin ohmialueella, ja mittaa sitten pistokkeen ja kotelon välinen vastus Rx1000- tai Rx10000-alueella. Jos osoitin ei liiku tai vastus on suurempi kuin 2-3M Ω, sitä voidaan käyttää turvallisesti ilman vuotoa.
2. Uusien sähköisten juotoskolvien ensimmäinen käyttö
Uutta sähköjuotinta ei voi käyttää heti. Se on ensin päällystettävä juotospeltikerroksella juotosraudan päähän. Menetelmä on puhdistaa juotospää viilalla, painaa virtaa ja kun lämpötila asteittain kohoaa, levitä kolofoni juotospäähän; Kun hartsi savuaa ja juotospää pystyy sulattamaan juotostinaa, laita juotospää hiekkapaperille pienellä määrällä hartsia ja juotospelti hiomaan kaikilta puolilta, jotta juotospää voidaan pinnoittaa kerros juotospeltiä.
3. Kun sähköinen juotin on kytketty päälle, se ei ole kuuma tai liian kuuma
1) Tarkista, onko virtalähteen jännite pienempi kuin AC210V (normaalin jännitteen tulee olla AC220V). Jos jännite on liian alhainen, se voi aiheuttaa riittämätöntä lämpöä ja vaikeuttaa juottamista.
2) Sähköjuottimen hiukset hapettuvat tai juotospään juuri hapettuu ulkoputken sisäseinän kiinnitysosassa.
4. Syy nollalinjan sähköistykseen
Kolmivaiheisessa nelijohtimisessa virransyöttöjärjestelmässä nollalinja on maadoitettu ja potentiaalinen tasainen maan kanssa. Jos neonkupla lähettää valoa kynällä testattaessa, se osoittaa, että nollaviiva on latautunut (nollaviivan ja maan välillä on potentiaaliero).
Avoin virtapiiri nollalinjassa, nollalinjan maadoitusresistanssin kasvu, avoin piiri maadoitusjohtimessa ja maadoitettu vaihejohto voivat kaikki aiheuttaa nollalinjan latautumisen.
