Puristinmittarin virranmittausperiaatteen analyysi

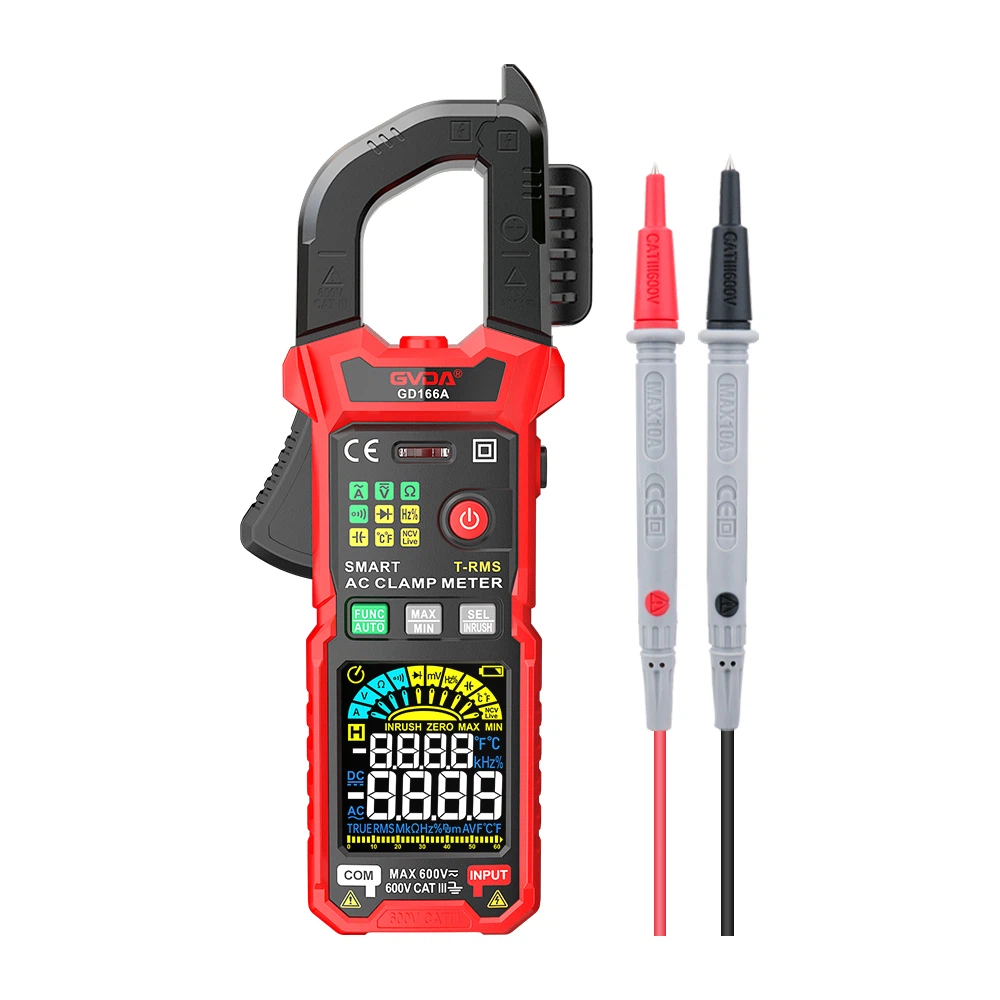

Kiinnitinmittari koostuu olennaisesti virtamuuntajasta, kiristysavaimesta ja tasasuunnaisesta magneettisähköjärjestelmästä, jossa on reaktiovoimamittari.
Kiinnitinmittari toimii samalla periaatteella kuin muuntaja. Primäärikäämi on johdin, joka kulkee puristussydämen läpi, mikä vastaa 1-kääntömuuntajan ensiökää, joka on porrasmuuntaja. Toisiokäämi ja ampeerimittari mittausta varten muodostavat toisiopiirin. Kun johdossa kulkee vaihtovirta, tämä kelan käännös tuottaa vaihtomagneettikentän, toisiopiirissä tuottaa indusoituneen virran, virran koko ja ensiövirran suhde, joka vastaa käänteistä. primääri- ja toisiokäämien kierrosten lukumäärän suhde. Puristusampeerimittarilla mitataan suuria virtoja, jos virta ei ole tarpeeksi suuri, voit lisätä ensiöjohtimen kierrosten määrää puristinmittarin kautta, samalla mitatun virran määrä jaettuna kierrosten määrällä.
Kiinnitä ampeerimittari virtamuuntajan käämin sydämen läpi sydämen toisiopuolelle ja liitetään AC-ampeerimittariin, sen ensiökäämi, joka on muuntajan mitatun johtimen keskustan läpi. Nuppi on itse asiassa alueen valitsin, ja avaimella avataan ja suljetaan muuntajan sydämen liikkuva osa, jotta se voidaan kiinnittää mitattuun johtimeen.
Virran mittaus, paina avainta, avaa leuat, mitattu virtaa kuljettava johdin sijoitetaan keskelle läpivirtausmuuntajaa, kun mitattavassa johtimessa on vaihtovirtaa vaihtovirtavuon läpi muuntajan ruuvipenkissä. käämitys indusoi virran, joka kulkee sähkömagneettisen ampeerimittarin käämin läpi siten, että osoitin poikkeaa mitatun virran arvossa osoitetulla valitsin asteikolla.
Kun mitattu lanka on asetettu ikkunaan sydänpainikkeen kautta, on huolehdittava siitä, että leukojen molemmat pinnat sopivat hyvin ja ettei keskellä ole muita esineitä; puristinmittarin minimialue on 5A ja näyttövirhe on suurempi pienempiä virtoja mitattaessa. Tämä voidaan jännittää johtoa puristinmittarissa noin muutaman viikon ajan ja sitten mitata, tuloksena saatu lukema jaettuna kierrosten määrällä on vaadittu tulos.
