AC puristin ampeerimittarin mittausvirran standardi
Piireissä, joissa on suuri virta, mittaukseen käytetään yleensä puristintyyppisiä ampeerimittareita, mikä on suhteellisen turvallista;
Aseta ensin yleismittari virta-alueelle ja kytke se sitten sarjaan mitattavan virran piiriin. On huomattava, että jos se on DC-piiri, on kiinnitettävä huomiota napaisuuteen. Mittataanpa sitten virtaa tai jännitettä, mittari tulee säätää vastaavalle vaihteelle, eli mittarin vaihteen tulee olla korkeampi kuin mitattavan kohteen jännite tai virta-arvo. Säädä enimmäisarvoon, kun sitä ei tunneta.
Virtaa mitattaessa ampeerimittari on kytkettävä sarjaan kuorman kanssa, koska sarjapiirissä oleva virta on kaikkialla yhtä suuri, joten ampeerimittarin läpi kulkeva virta on mitattava kuormitusvirta. Väärin kytkettynä se kytketään rinnan kuorman kanssa, koska ampeerimittarin sisäinen vastus on hyvin pieni. Kuorman jännitteen alla virtaa suurempi virta, mikä vahingoittaa ampeerimittaria.
Jännitettä mitatessa on tarpeen kytkeä volttimittari rinnan kuorman kanssa, koska rinnakkaispiirissä jännite missä tahansa haarassa on yhtä suuri, mikä tarkoittaa, että jännite volttimittarin molemmissa päissä on kuorman todellinen jännite. Jos volttimittari on kytketty kuormituspiiriin, todellista jännitettä ei voida mitata.

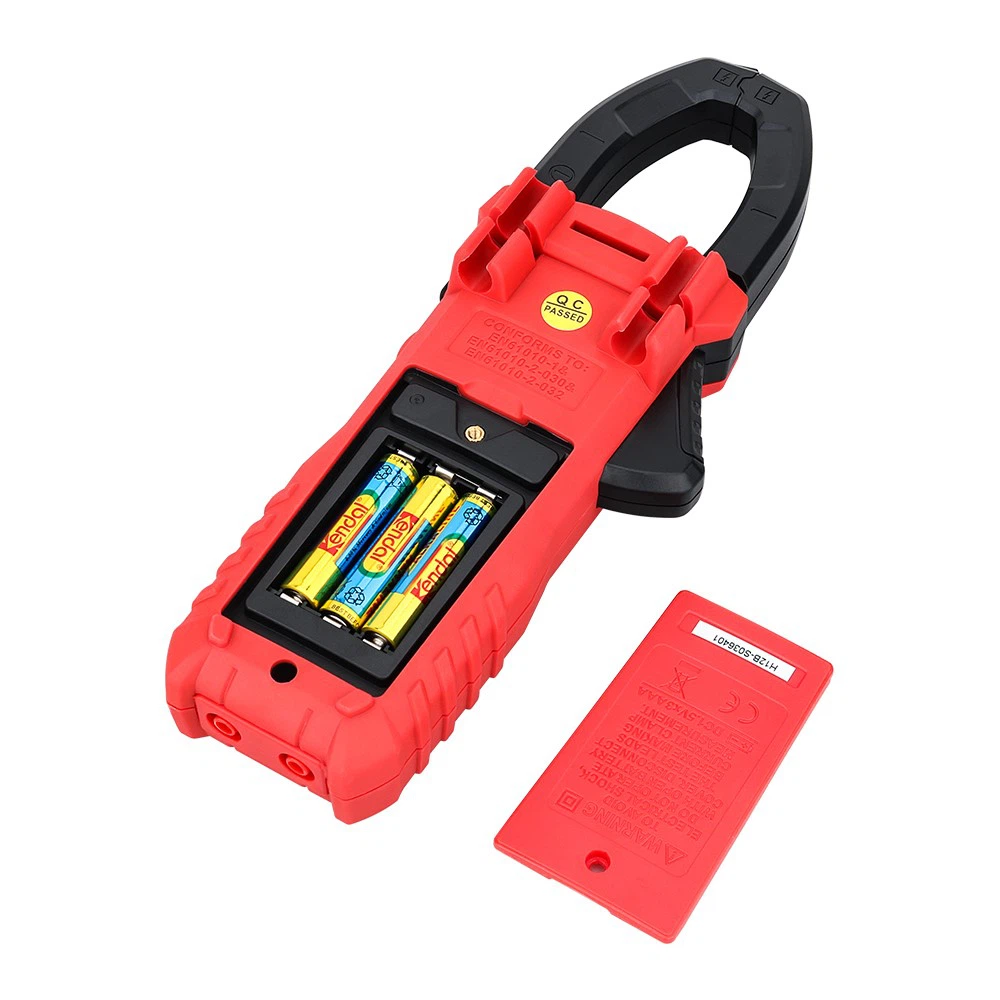

Clamp-tyyppisen ampeerimittarin rakenne on itse asiassa vaihtovirtamuuntaja. Se vastaa muuntajaa, jossa on vain yksi kierros ensisijaisessa ja monta kierrosta toisiossa, ja toisiokuorma on edellinen AC-ampeerimittari.
Kun puristintyyppinen ampeerimittari kiinnitetään vaihelinjaan, se vastaa käämitystä. Tässä vaiheessa työvirta indusoi magneettivuon puristinampeerimittarin rautasydänpiiriin, joka kulkee toisiokäämin läpi indusoimaan toisiojännitteen ja muodostaen virran toisiokuormaan. Tämän toisiovirran suuruus on suoraan verrannollinen ensiövirtaan, joten mittarin osoittama arvo voi epäsuorasti heijastaa ensiöpiirin virran suuruutta. Joten sen ei tarvitse irrottaa piiriä virran mittaamiseksi.
